旋转项目北

在平面视图中旋转整个模型，将其方向变为“项目北”（绘图区域的顶部）。

若要将视图旋转到“正北”，请使用“旋转正北”工具。

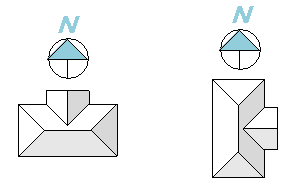

以下示例说明了使用“旋转项目北”工具之前和之后的模型。

“旋转项目北”工具可执行以下操作：

• 影响模型图元和视图专有图元，包括文字注释、详图线、填充区域、云线批注和更多内容。
• 保留链接的相关位置。
• 将贴图应用到曲面。
• 影响“方向”属性被定义为“项目北”的平面视图。 绘图视图、平面视图详图索引或其他类型视图则不受影响。

注： 如果模型已启用工作共享，请在旋转模型之前，确保所有更改已检入并确保当前无其他用户正在访问此模型。 旋转“项目北”后，与中心模型同步，并告知用户创建新的本地副本。

旋转项目北

1. 打开一个平面视图，并在“属性”选项板上确认“方向”属性被定义为“项目北”。

   当您旋转此视图的“项目北”，其更改也会影响方向设置为“项目北”的其他平面视图。

2. 如果想要以除 90 或 180 度外的其它角度旋转项目，可为所需旋转角度添加参照平面（若需要）。

   请参见添加参照平面。

3. 单击“管理”选项卡 “项目位置”面板 “位置”下拉列表 “旋转项目北”。
4. 在“旋转项目”对话框中，执行下列操作：
   • 对于旋转期间保持文字注释的方向：
     • 若文字注释应与当前一样保持定向到视图，请选择此选项。

     • 若文本注释应随模型旋转，请清除该选项。

   • 选择所需旋转角度，或选择“对齐选定直线或平面”。
5. 若选择了选项“对齐选定直线或平面”，则在视图中选择参照平面或现有线用于旋转。

此时会显示一条消息，表明已旋转模型。 在所有平面视图中验证结果。

此消息也会显示错误（若有）。 可导出错误进行检查并更正。
