编辑主体中的钢筋约束行为

可以准确无误地对选定钢筋图元上的默认主体约束行为应用替换。

视频：根据已修改约束放置钢筋

1. 在模型中选择一个钢筋图元。
2. 单击“修改 | 结构钢筋”选项卡 “主体”面板 （编辑限制条件）。钢筋约束编辑器将打开。

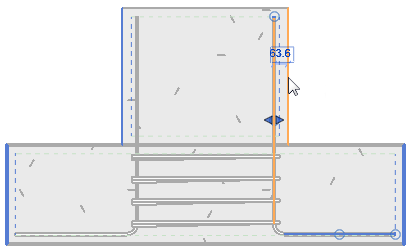

   一段钢筋实例将被选中并以橙色亮显。约束钢筋段的参照线也会以橙色亮显。在这种情况下，它是主体的保护层参照。

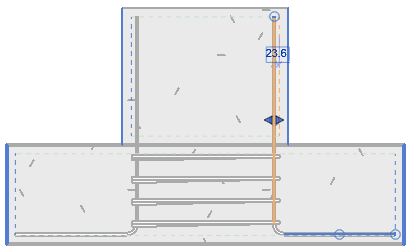

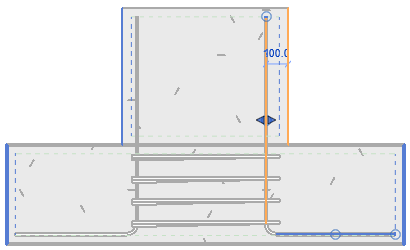

   以蓝色亮显的线条是钢筋段可能的约束参照。单击蓝色参照线以指定新的约束参照。尺寸标注将会相应地更改。单击尺寸标注输入特定距离，然后按 Enter 键以应用。



   如果需要，请选择另一段或任一钢筋端部以指定新参照或距离进行约束。下图显示了从主体表面调整为 200mm 的钢筋端部约束尺寸标注。



3. 单击“修改 | 结构钢筋”选项卡“多个”面板 （完成）应用约束的更改并退出编辑器。
