本练习教用户如何利用现有的分析快速方便地探讨设计中的变化。
注： 若要改进地板区域的制冷，我们将需要探讨管道设计中的变化。这需要修改 CAD 模型，因此我们首先关闭此设计。
1. 在设计分析栏中，在“基准”设计上单击鼠标右键，然后选择“克隆…”
2. 为克隆的设计输入名称“Floor Registers Active”。单击确定。
3. 在 CAD 模型中，启用允许空气流向前地板和后地板通风装置的特征。在控制台部件中，激活以下功能：
- Rear_Floor_Active
- Front_Floor_Active

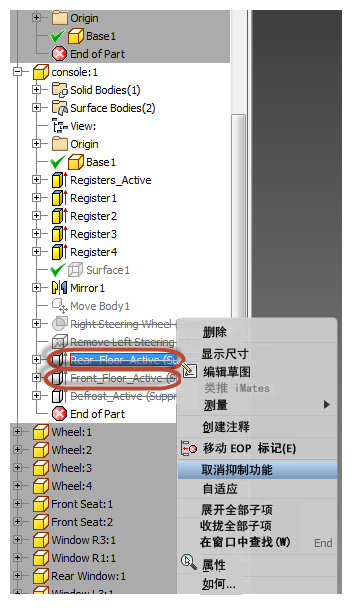

Autodesk® Inventor

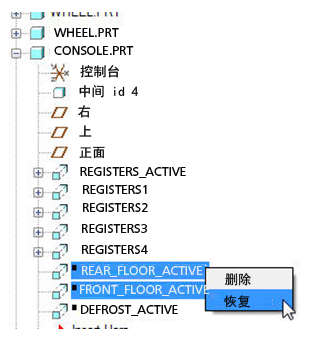

PTC Creo 或 Pro/Engineer
UG NX

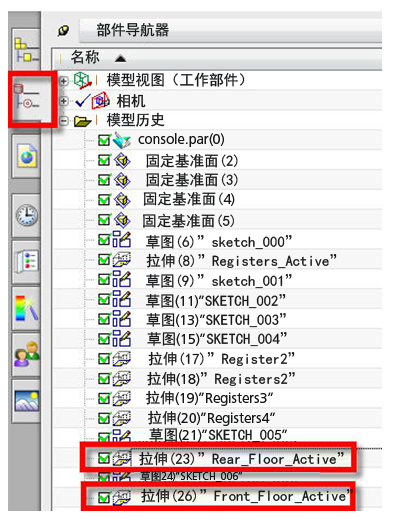

将控制台部件（或右控制台部件）设置为工作部件，并激活部件导航器。选中相应的框以启用每个特征。

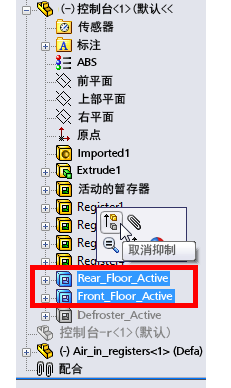

SolidWorks

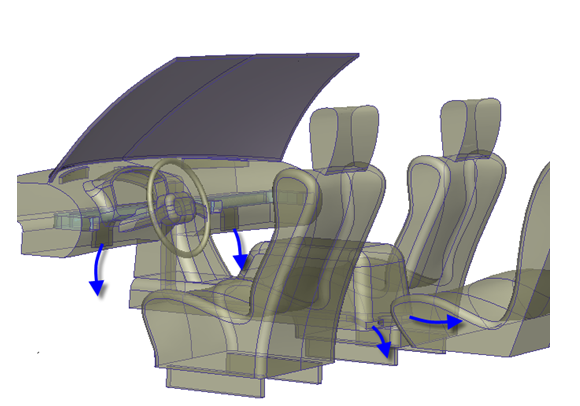

注： 此设计变更的目标是消除较高的地板温度。我们希望通过增加通风装置为前后地板区域提供冷空气，以实现这个目标。
4. 启动 Autodesk® CFD，然后使用新的 CAD 几何图形更新克隆的设计：
从 CAD 启动的步骤...
- 在“设计分析管理器”中，单击“更新设计分析”选项卡。
- 展开“car”设计分析。
- 选择设计 Floor Registers Active。
- 单击更新设计。
5. 在设计分析栏中，请注意有“空气”材料设置丢失。右键单击该设置，然后选择删除。

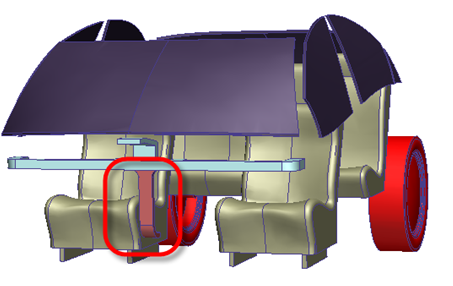

注： 原因何在？在“基准”配置中，Autodesk® CFD 生成了三个不同的空气体（主座舱体、入口和控制台中的隔离体）。在我们添加后地板通风装置时，第三个隔离区域成为主座舱的一部分，无法指定原本指定给该部件的“空气”材料。因此，该部件被视为“丢失”，我们必须将其删除才能运行此设计。
重要： 在继续之前，应检查模型的设置，以确保将它们指定在正确的位置。您应检查材料和边界条件指定，特别是，修复未指定给正确的零件或曲面的任何设置。
6. 在模型外的区域中单击鼠标右键，然后选择“求解…”

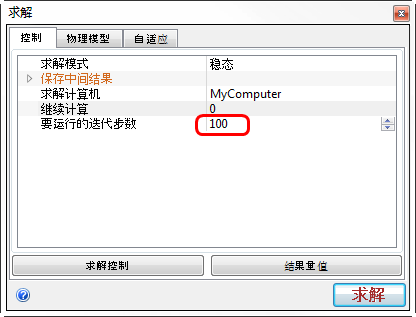

7. 将“继续计算”设置为 0，然后单击“求解”。
8. 当系统提示是否要删除 0 步迭代之后的所有结果以继续时，单击“是”。
注： 完成此模拟需要大约 20 分钟，但是根据您的计算机配置，使用的时间可能会有变化。
注： 在模拟结束时，收敛图将关闭，以下消息将显示在消息窗口中：“分析成功完成”。
练习结束
