本练习教用户如何使用“决策中心”整理和评审关键结果图像和数据以评估设计。
1. 首先，通过单击“决策中心”选项卡打开决策中心。
2. 若要更新所有摘要项目，请在“决策中心”栏上单击鼠标右键，然后单击“更新全部”。

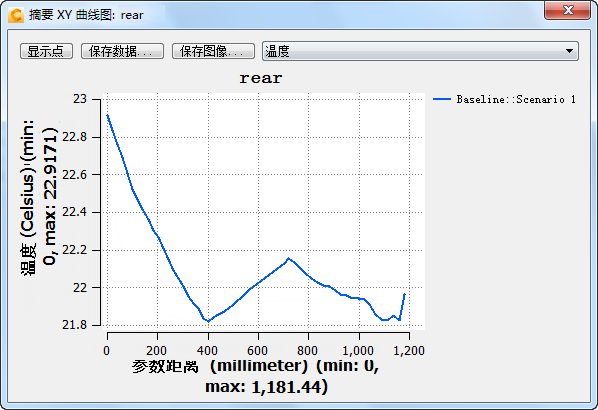

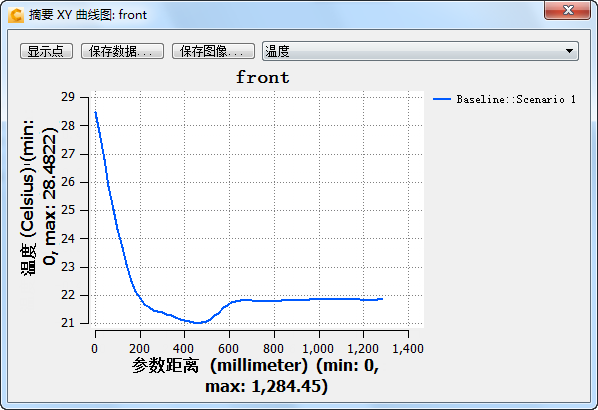

3. 若要绘制前后乘员位置的温度图，请在“决策中心”单击每个 XY 曲线图：
注： 这些图显示下面的观察结果：
- 前乘员足部比身体其他部分温度高出大约 6°C。
- 后乘员全身的温度分布不如前部乘员均匀。
- 后乘员足部比身体其他部分温度高出大约 1°C。
- 后乘员位置的温度比前乘员位置略高。
4. 关闭两个 XY 曲线图。
5. 在“决策中心”中左键单击“后地板”摘要点：

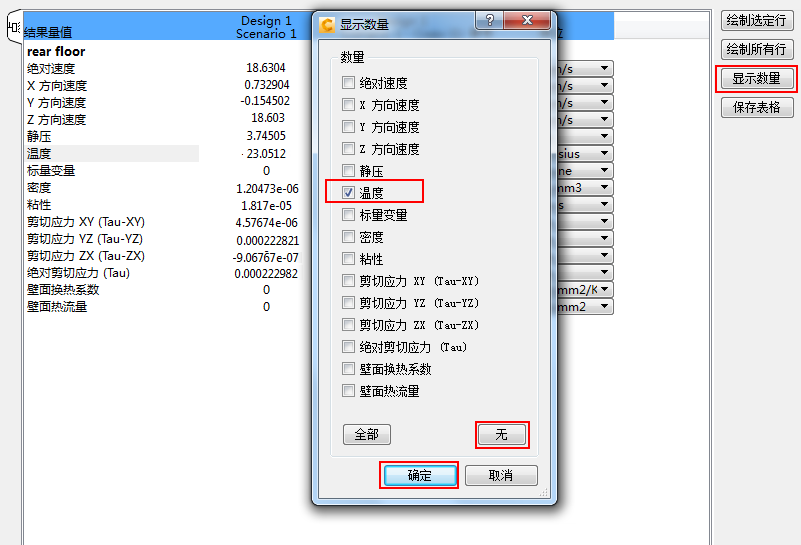

6. 若要查看“摘要点”的温度结果，请单击“显示数量”。在“显示数量”对话框中，单击“无”，然后选中“温度”。单击确定。

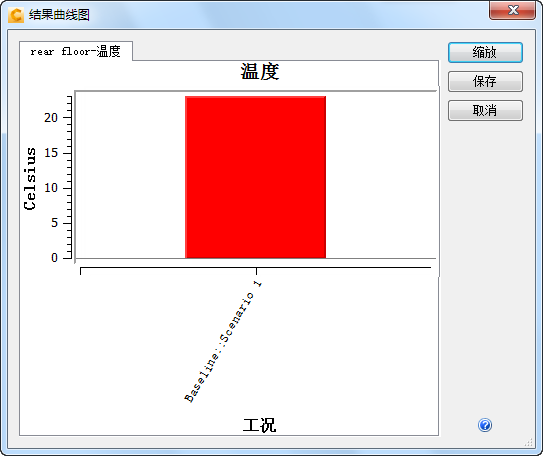

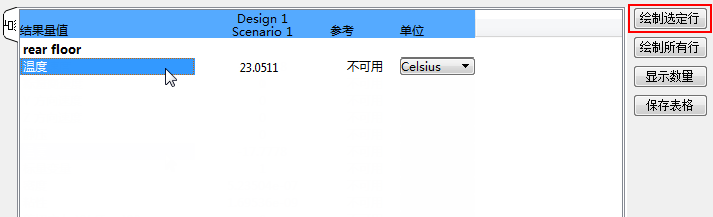

单击“温度”行，然后单击“绘制选定行”：
注： 记下此位置的温度。
7. 单击对话框右上角的“X”关闭打印窗口。
8. 若要显示摘要图像，请在决策中心中单击“摘要图像”列表中的每一个条目：
9. 在“决策中心”中的每个图像上单击鼠标右键，并将图像重命名为：

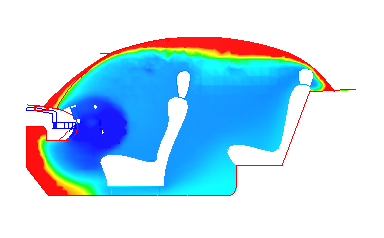

- 图像 1 -->“穿过座位”

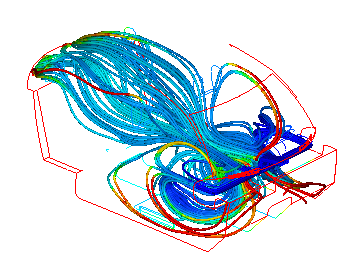

- 图像 2 -->“迹线”

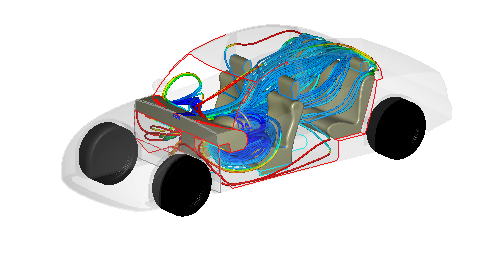

- 图像 3 -->“包含汽车的迹线”
结论
结果显示地板附近的温度分布不均匀，气流性能差。我们将分析修改后的设计方案，以尝试解决这些问题。
回想一下，我们使用了“摘要图像”、“摘要 XY 曲线图”和多种其他结果图像来做出决定。
练习结束
