本练习教用户如何在 3D 模型中使用等值面可视化气流特征。

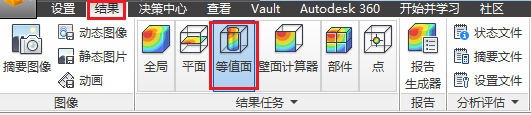

1. 单击“结果”选项卡中的“等值面”：
2. 重置图例范围：
- 右键单击图例，并选择选项。
- 在对话框的用户指定范围部分中，单击重置。
- 关闭“图例选项”对话框。
3. 在模型外的区域单击鼠标右键，然后选择“添加等值面”。（或者，也可以单击“等值面”上下文面板中的“添加”。）

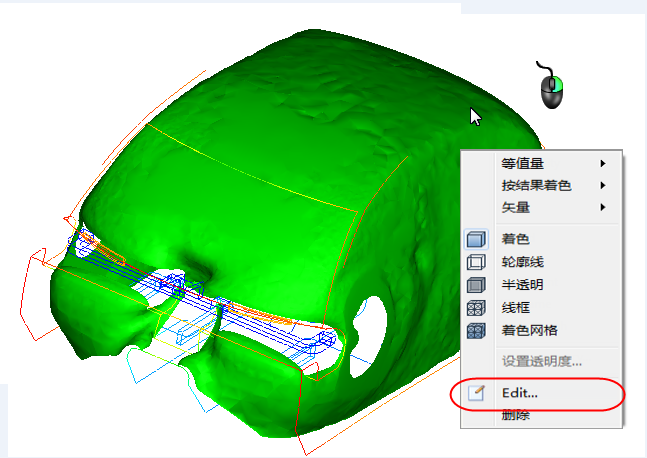

4. 在等值面上单击鼠标右键，然后选择“编辑”。
5. 拖动滑块以更改等值面的温度值：

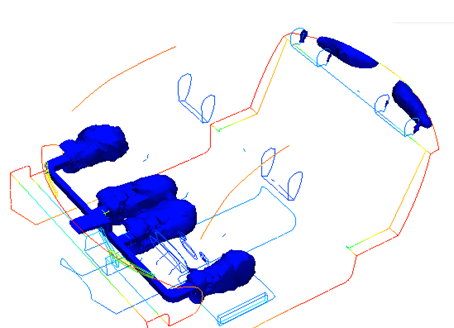

- 向左拖动以找出低温区域：

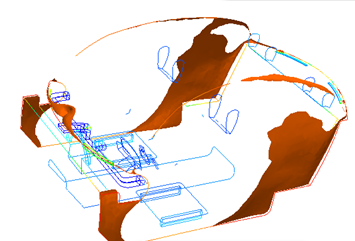

- 向右拖动以查看温度较高的部分：
注： 使用等值面找出流体中的不对称现象。同时，记下温度最高的区域的位置。

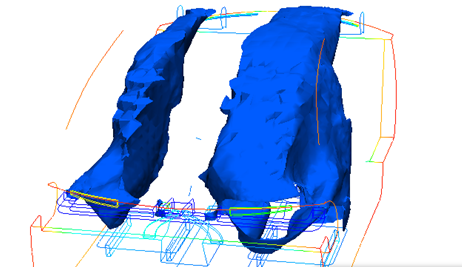

6. 将“等值量”和“按结果着色”更改为“绝对速度”。向左拖动滑块，直到能够看到从前通风装置喷出的气流。
7. 将“按结果着色”更改为“温度”。
注： 记下空气温度开始升高的位置：

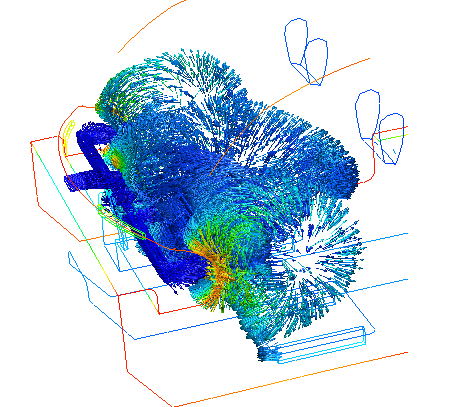

8. 单击“矢量设置”选项卡。从结果菜单中选择速度矢量。将外观更改为轮廓。拖动长度和数值滑块，以查看座舱中的气流情况。
注： 记下回流强烈的区域：
9. 删除等值面：在该曲面上单击鼠标右键，然后选择“删除”。
练习结束
