单击“结果”选项卡。
在二维模型上将结果可视化的最佳方法是使用结果量值为模型着色。在“结果”对话框的“全局”部分更改所显示的量值。
在此任务中，我们将关注弹体附近及远场中的速度、压力和马赫数。

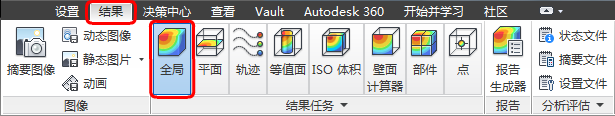

单击“结果”选项卡中的“全局”：

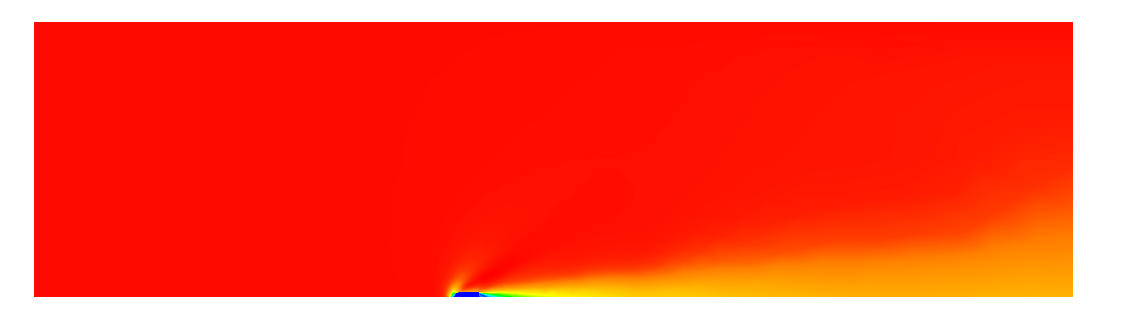

确保“全局”上下文面板中的“全局结果”设置为“绝对速度”：

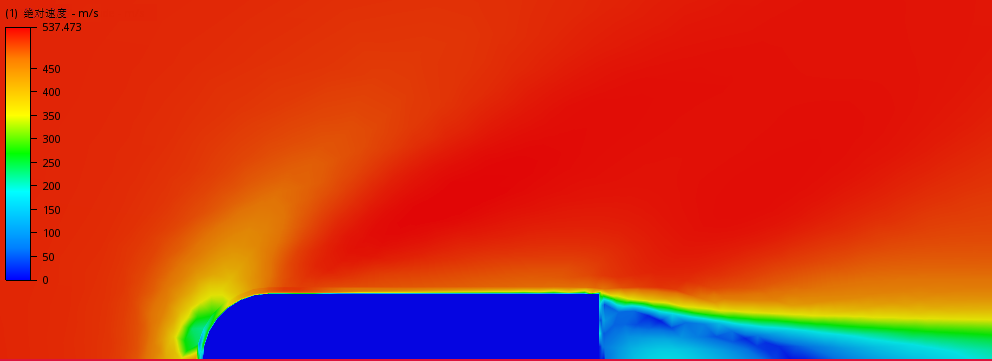

拉近距离观察弹体：

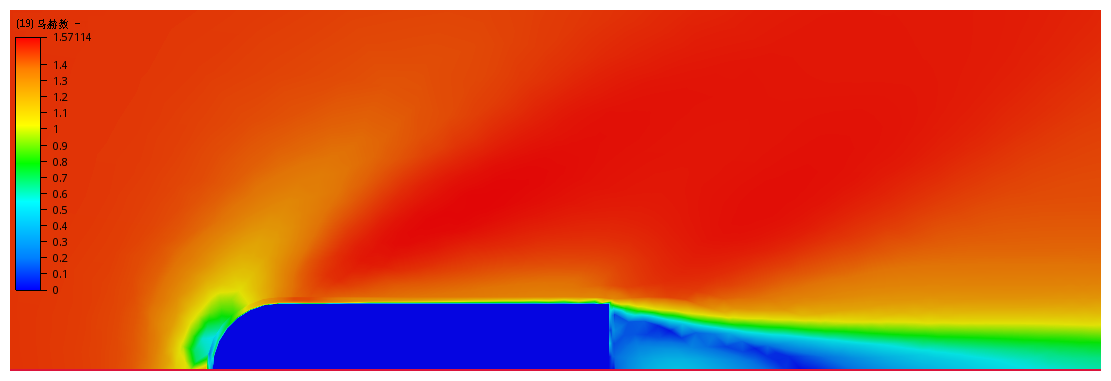

从“全局”上下文面板的“全局结果”菜单中选择“马赫数”：

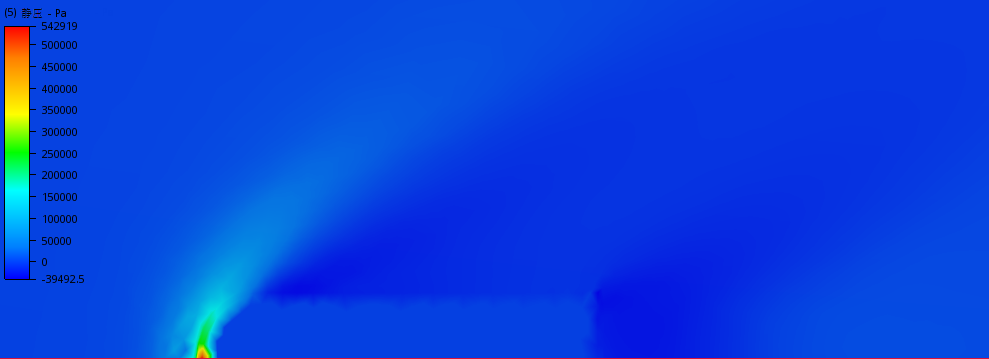

选择“全局”上下文面板上“全局结果”菜单中的“静压”：
注： 这些图像显示了弹体前方的激波和后方的尾流。若采用更密的网格，则激波将显示得更加明显。
恭喜！您已经完成练习。单击此处返回教程标题页。
