求解

单击“设置”选项卡中的“求解”

单击“物理模型”选项卡。

可压缩性 = 可压缩

注: 向求解中添加可压缩性可改善求解器的性能。它在各个区域相互隔离时(例如在分析开始阶段)非常有助于求解。

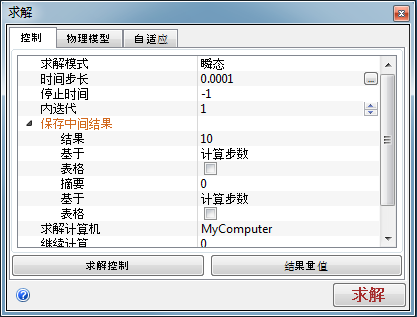

单击“控制”选项卡。

验证求解模式 = 瞬态,且内部迭代次数 = 1

时间步长 = 0.0001

结果保存间隔 = 10

要运行的时间步数 = 100

单击“求解控制”按钮,然后将“压力”滑块移动至 0.25 的位置

注: 这可改善计算的稳定性。我们建议在由流动引起的运动分析中采用此步。

单击“确定”,然后单击“求解”以启动模拟。

关于运行运动分析的详细信息

在创建网格的过程中,输出栏中将会显示信息性消息。
