本步骤创建的规则将用于自动指定设计分析的边界条件。
本示例中，边界条件本可采用模板轻易加以应用。但对于含有相同条件（电子分析）的模型，由于规则可自动应用基于规则的设置，因而效率会更高。
展开“启动”面板，然后选择“规则”。

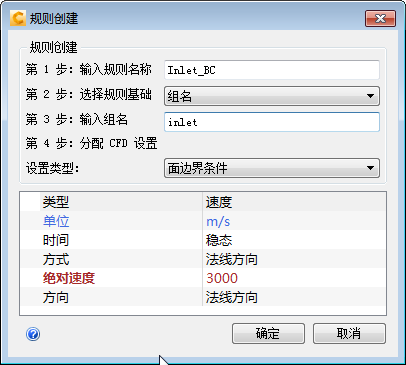

注： 创建入口边界条件规则的步骤：
单击*** 单击以创建规则...***
第 1 步：指定规则名称为“Inlet_BC”
第 2 步：设置规则基础为“组名”
第 3 步：指定“入口”为组名
第 4 步：选择“面边界条件”作为“设置类型”
类型 = 速度
单位 = 毫米/秒
绝对速度 = 3000
单击确定。

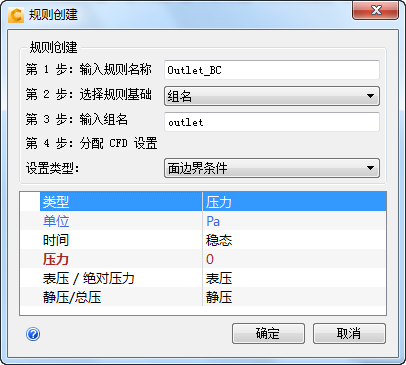

注： 创建出口边界条件规则的步骤：
单击*** 单击以创建规则...***
第 1 步：指定规则名称为“Outlet_BC”
第 2 步：设置规则基础为“组名”
第 3 步：指定“出口”为组名
第 4 步：选择“面边界条件”作为“设置类型”
类型 = 压力
单位 = 帕斯卡；压力 = 0
单击确定。

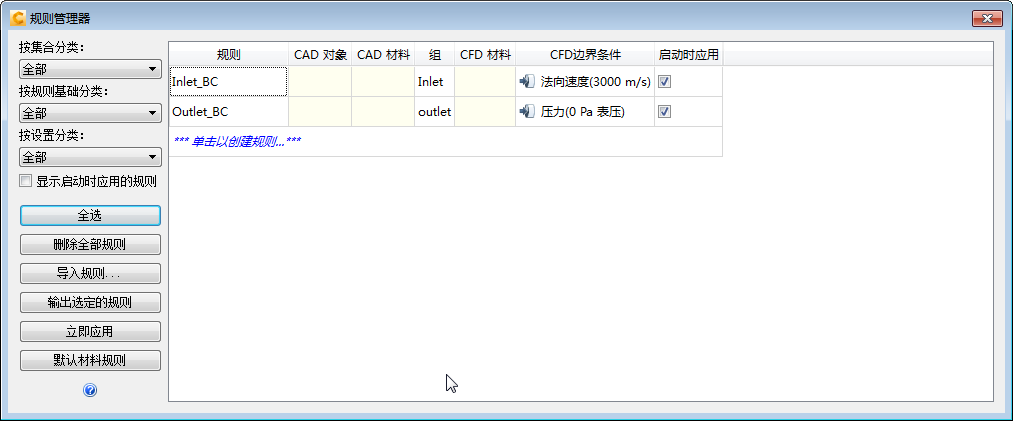

选中两条规则的启用时应用复选框。
关闭“规则管理器”对话框。
关闭 Autodesk® CFD。
