使用“创建实体网格”在部件上生成实体网格时（或者，在针对 CAD 实体模型创建表面网格的“验证表面网格”阶段中），实体网格引擎将先检查部件是否无间隙。“无间隙”意味着所有表面上的网格都是完整的，网格线将创建有效的单元，且网格正确连接到周边的相邻表面，以便完全封闭体积。（假设使用注射器刺穿部件并尝试给它注满水，如果不漏水，则表示模型无间隙。如果单元缺失或未在边缘处正确连接在一起，则水会渗漏，这表示网格存在空间密封性问题。）图 1 显示了一个空间密封性问题示例。

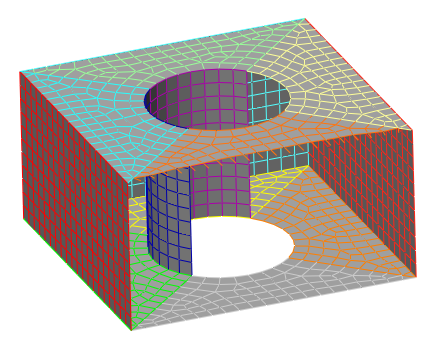

图 1：存在空间密封性问题的模型。CAD 模型缺少圆柱形孔表面的一半。（为了显示立方体的内部，外表面已隐藏。）
请按照以下步骤，找出导致网格存在空间密封性问题的原因。
- 对部件或模型划分网格之后，将显示一个对话框，指出某些部件无法进行实体网格划分和/或存在空间密封性问题。关闭网格对话框之后，树视图将使用黄色感叹号 (!) 标记存在问题的部件。（或者，使用“网格”
“网格”“查看网格划分结果”查看哪些部件存在问题。“问题”按钮将汇总问题部件，“部件”按钮下的“日志文件”将提供相应部件为何失败的详细信息。 - 使用“绘制”“设计”“层”“控制”命令。邻近空间密封性问题的单元位于第 2 层或第 6 层上。隐藏其他层（并选择性地隐藏其他已划分网格的部件），然后放大问题层。通过显示完整网格且仅显示问题层，应当可以找出空间密封性问题的原因。例如，第 2 层或第 6 层是否在网格中勾勒出一个孔？单元是否已严重变形或扭曲？
- 解决问题的部分选项如下所示：
- 对于 CAD 实体模型。如果问题在于网格中缺少表面或孔，请检查原始 CAD 模型是否存在问题。在某些情况下，极小或极薄的表面（例如，零半径圆角）可能会导致相邻表面之间的网格不匹配。调整 CAD 模型之后，请再次尝试划分网格。
- 对于 CAD 实体模型。如果整个表面缺失或混乱，请检查“FEA 编辑器”环境中的容差。首先，请使用“网格”“网格”“特征匹配”命令。检查有问题的部件是否包含任何不匹配的或多重匹配的特征。如果是，请更改“特征匹配网格尺寸”，然后单击“应用”按钮。其目的在于，通过更改容差来消除不匹配的和多重匹配的边。（另请参见特征匹配。）如果问题区域中的部件或表面未正确着色，请使用“视图”“外观”“CAD 渲染”，然后更改渲染设置。目的在于使这些设置正确渲染模型。
- 对于 CAD 实体模型。在整个模型（“网格”“网格”“三维网格设置”）或仅在失败的部件（在部件上单击鼠标右键，然后单击“CAD 网格选项”“部件”）中尝试使用更精细的表面网格；或者，通过在问题区域中使用细化点（在问题区域中选择一个或多个顶点，然后单击鼠标右键并选择“添加”“细化点”）执行此操作。更改网格尺寸后，再次尝试创建网格（“网格”“网格”“生成三维网格”）。
- 对于 CAD 实体模型和手动构建的模型。如果问题区域较小，则可在“FEA 编辑器”环境中手动修复网格。根据需要添加和/或删除直线，创建有效的单元。为此，请逐一添加和/或删除直线，或者复制或挤压表面等等。在某些情况下，全局捕捉（“绘制”“修改”“全局捕捉”）有助于将修复后的网格捕捉到现有网格中。请记住，有效的表面单元由 3 面或 4 面区域组成。如果添加直线，请确保对新直线使用适当的部件、表面和层编号。修复网格后，在部件上单击鼠标右键，然后选择“CAD 网格选项”“创建实体网格”创建网格，并检查问题是否已解决。
