測量所選物件或一系列點的距離、半徑、角度、面積和體積。
MEASUREGEOM 指令會執行許多與以下指令相同的計算：
- AREA
- DIST
- MASSPROP
會以目前的單位格式於指令提示下和動態工具提示中顯示資訊。
將顯示以下提示。
距離
沿著 X、Y 與 Z 的元件距離以及相對於 UCS 的角度測量指定點之間的距離。
- 多個點
-
顯示連續點之間距離的累積總計。
如果您鍵入「弧」、「長度」或「退回」選項，其他類似於建立聚合線的選項也會顯示。
半徑
測量指定弧、圓或聚合線弧的半徑和直徑。
角度
測量與所選弧、圓、聚合線段與線物件相關的角度。
- 弧
-
測量以弧中心為頂點的弧與其兩個端點之間所形成的角度。
- 圓
-
在最初選取的圓位置與第二點之間，使用圓中心為頂點，測量兩者所形成的銳角。
- 線
-
測量所選兩條線之間的銳角。線不需要相交。
- 頂點
-
指定三點，其中一點為頂點，測量此三點所形成的銳角。
區域
測量物件或已定義區域的面積和周長。

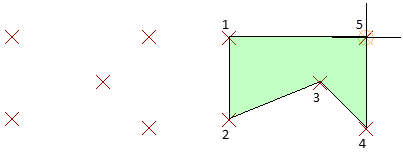

- 指定角點
-
計算由指定點定義的區域的面積和周長。
如果您鍵入「弧」、「長度」或「退回」選項，其他類似於建立聚合線的選項也會顯示。

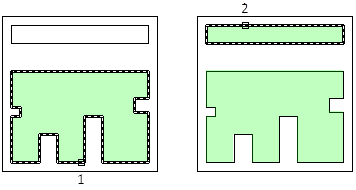

- 加上面積
-
打開「加入」模式並在您定義區域時保持面積的累積總計。

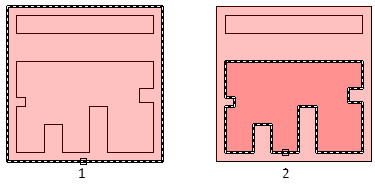

- 減去面積
-
從總面積減去指定的面積。
體積
測量物件或已定義區域的體積。
- 物件
-
測量物件或已定義區域的體積。
您可以選取 3D 實體或 2D 物件。如果選取 2D 物件，您必須指定該物件的高度。
如果透過指定點來定義一個物件，您必須指定至少三點，才能定義一個多邊形。所有點必須位於與 UCS 的 XY 平面平行的平面上。如果多邊形不是封閉的，則會當作在輸入的第一點和最後一點之間存在一條線，以此來對區域進行計算。
如果您鍵入「弧」、「長度」或「退回」選項，其他類似於建立聚合線的選項也會顯示。
- 加入體積
-
打開「加入」模式，並在您定義區域的同時保持體積的累積總計。
- 減去體積
-
打開減去模式，並從總體積減去指定的體積。
聚合線選項
當您使用「距離」、「區域」和「體積」選項時，可以指定與建立聚合線類似的選項。
- 弧
-
將弧線段加入至總長度。
- 弧的端點
-
完成弧線段，而此線段垂直於前一線段。
- 角度
-
指定弧線段起點的夾角。
輸入一個正值會建立逆時鐘方向的弧段。輸入一個負值會建立順時鐘方向的弧段。
- 弧的端點
- 半徑
-
指定弧線段的半徑。
- 中心點
-
指定弧線段的中心點。
- 弧的端點
- 角度
- 長度
-
指定弧線段的弦長。如果前一線段是弧線段，將繪製與前一弧線段相切的新弧線段。
- 關閉
-
從指定的最後一點到起點繪製弧段，以建立封閉的聚合線。必須至少指定兩點，才能使用此選項。
- 方向
-
指定弧線段的起始方向。
- 弧的端點
- 半徑
-
指定弧線段的半徑。
- 弧的端點
- 角度
- 第二個點
-
指定三點弧的第二點和端點。
- 弧的端點
- 長度
-
以指定長度繪製一條線段，其角度與前一條線段角度相同。如果前一線段是弧，則繪製與該弧線段相切的新線段。
- 退回
-
移除最後加入聚合線中的弧線段。
- 關閉
-
從指定的最後一點到起點繪製弧段，以建立封閉的聚合線。必須至少指定兩點，才能使用此選項。
