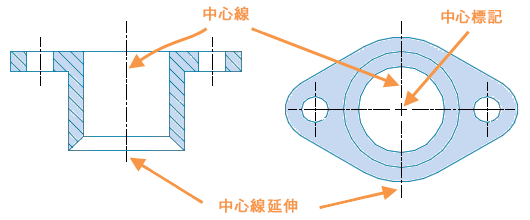

中心標記與中心線為孔中心和對稱軸的標註參考。
中心標記與中心線為相關聯的物件。如果您移動或修改相關聯的物件，中心標記與中心線會相應地調整。您可以取消中心標記和中心線與物件的關聯，或將其重新關聯到選取的物件。
中心標記
您可以建立中心標記以指示圓或弧的中心。

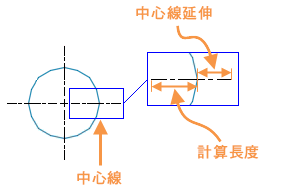

您可以控制中心標記的大小和比例以及中心線延伸的字體。您也可以關閉中心線延伸。
中心線
您可以選取兩個直線線段以建立關聯式中心線。

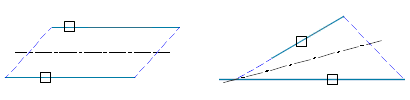

中心線會建立在所選兩條線之起點與終點之間的明顯中間點。選取非平行線時，會在虛擬交點與所選取直線的終點之間繪製中心線。
中心線平分兩條相交線的角度。在此範例中，點選點的位置會定義中心線的方向。
限制
中心標記與中心線功能集可作為目前方法的替代方案。此功能集最適用於以下作業：
- 將從模型空間列印或發佈的圖面。
- 在圖紙空間中進行註解的圖面。
可註解比例調整和標註型式支援兩者皆無法使用。
