視覺型式可控制邊、照明和描影的顯示。
透過變更視覺型式的性質來控制其效果。套用一種視覺型式或變更其設定後，相關聯的視埠會自動更新以反映這些變更。
「視覺型式管理員」會顯示圖面中所有可用的型式。選取型式的設定會顯示在範例影像下方的面板中。
在功能區中，您可以變更某些常用設定或開啟「視覺型式管理員」。
預設有下列預先定義的視覺型式：
- 2D 線架構。透過使用直線和曲線表示邊界的方式來顯示物件。
- 概念。使用平滑描影和「谷氏」面型式來顯示物件。「谷氏」面型式是冷色與暖色之間的轉移，而非暗色與亮色之間的轉移。效果欠真實，但可以更輕鬆地查看模型的詳細情況。
- 隱藏。使用線架構表現法來顯示物件，並隱藏表示背面的線。
- 擬真。使用平滑描影和材料來顯示物件。
- 描影。使用平滑描影來顯示物件。
- 帶邊的描影。使用平滑描影和可見邊來顯示物件。
- 灰色的深淺度。使用平滑描影和單色灰階來顯示物件。
- 手繪。使用「線延伸」和「抖動」邊緣修改子來以手繪效果顯示物件。
- 線架構。透過使用直線和曲線表示邊界的方式來顯示物件。
- X 射線。以部分透明度顯示物件。

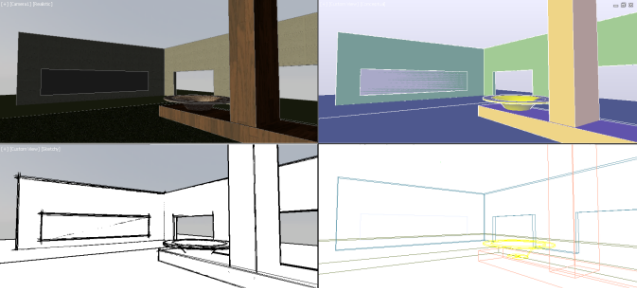

以下影像使用「擬真」、「概念」、「手繪」、「3D 線架構」視覺型式。
在描影視覺型式中，當您圍繞模型移動時，跟隨檢視點的兩個遠光源會為各面提供照明。預設照明用於照亮模型中的所有面，以直觀地識別它們。僅當其他光源 (包括日光) 關閉時，才可以使用預設照明。
您可以隨時選取視覺型式並變更其設定。所做的變更會反映在套用該視覺型式的視埠中。您對目前視覺型式所做的任何變更均會儲存在圖面中。
註: 「隱藏」和「手繪」視覺型式會自動將實體填充線的顏色變更為背景顏色，而讓它變得看不見。若要看見這些視覺型式的原始顏色，請將 VSFACESTYLE 設定為 1 或 2。
增強的 3D 顯示效能
「線架構」、「擬真」和「描影」視覺型式可針對平移、縮放和環轉作業提供增強的 3D 效能。根據 VSFACESTYLE 系統變數的設定以及幾個相關聯的系統變數，增強的效能也可用於自訂視覺型式。這些設定組合都列示於 VISUALSTYLES 指令主題中。
註: 增強的 3D 顯示不支援點物件。
