關於處理網面幾何圖形

您可以匯入和匯出網面幾何圖形、加入工作特徵、約束網面幾何圖形、測量、建立曲面等。

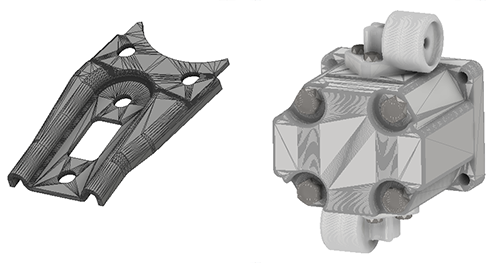

網面幾何圖形是用於 3D 模型的一般交換貨幣。網面資料雖然能夠以 CAD 原生格式進行儲存，但通常以中立格式 (例如 STL 或 OBJ) 進行交換或共用。

使用網格資料做為組合中的參考幾何圖形，以提供用於設計元件的空間參考，從而消除下游修訂成本。

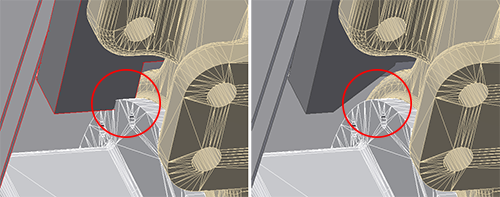

由於網格資料是由三角形組成，因此資料的匯出解析度會透過圖面註解影響資料的顯示和詮釋。網格幾何圖形顯示的保真度各有不同，具體取決於資料解析度和使用該幾何圖形的 Inventor 文件。

您可以按照與處理實體或曲面幾何圖形相同的方式，來處理網面幾何圖形。例如，您可以：

• 互通性與協同合作
  • 將 OBJ 或 STL 幾何圖形匯入至零件或組合模型
  • 以 OBJ、STL 或 DWF 格式匯出幾何圖形 (實體、曲面或網面)
• 零件與組合塑型
  • 從選取的網面刻面建立面
  • 加入與網面幾何圖形相關聯的工作特徵
  • 在網面平物面上建立 2D 草圖
  • 將網面邊和頂點投影至 2D 草圖
  • 使用剖面視圖
  • 對網面幾何圖形使用測量距離或角度指令
  • 指定網面物件的外觀
  • 定義和使用視圖表現法
  • 對網面幾何圖形使用「組合」、「接頭」和「約束」指令，以推論關係
• 簡報
  • 網面物件按照實面物件的相同方式處理，且可以像任何其他物件一樣進行轉折
  • 網面物件的點和邊可以用於轉折方向

視圖導覽

當使用環轉、平移和縮放導覽視圖時，我們建議您將模型顯示為「描影」視覺型式。網面模型由許多面、邊和頂點組成，可能會影響某些顯示工作的圖形效能。

使用「網面」和「擬合網面面」進行繪製的範例

場景：我有一個含低解析度網面參考幾何圖形的組合。在組合圖面中，我需要在網面參考幾何圖形的孔中心與我設計的實體元件的特徵之間加入標註。

對於低解析度網面，無法使用孔中心線加入註解，因為鑲嵌太粗糙。我如何解決此問題以達到繪製目的？

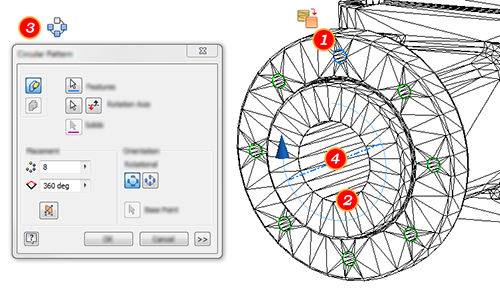

1. 在網面模型中，使用「擬合網面面」，可以為陣列中具有標註的一個裝配孔中建立曲面，我需要參考該裝配孔。
2. 使用「擬合網面面」，建立其軸線將用於陣列的鑄孔。
3. 啟動徑向陣列指令，然後選取在步驟 1 中建立的裝配孔面。
4. 按一下「旋轉軸線」，然後選取鑄孔面。
5. 按一下「確定」。
6. 我可以使用繪圖工具，在含 BREP 物件的網面與零件的實體模型之間加入標註。
