建立、編輯或複製位置表現法

組合檔有一個主位置表現法，表示組合的預設狀態。建立位置表現法時，將複製主要位置。

建立組合的位置表現法

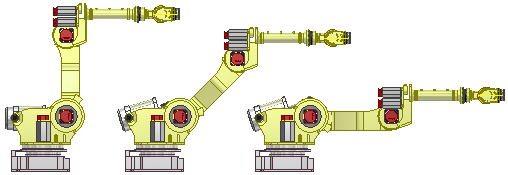

使用位置表現法透過不同位置展示組合。例如，完全開啟或完全封閉。

1. 在瀏覽器中，按一下以展開「表現法」資料夾。
2. 在「位置」上按一下右鍵，然後選取「新建」。系統會啟用新位置表現法，並將其嵌套在主要位置表現法之下，新位置表現法使用預設名稱 Position1。
3. 在瀏覽器中選取位置表現法，然後輸入新名稱。
4. 為關係和元件建立取代。
5. 儲存。

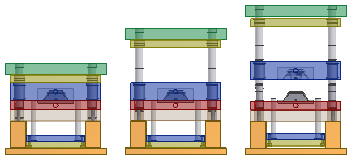

建立模座的位置表現法

插入模座時，會建立以下位置表現法：

• 產品開啟
• 頂出
• 關閉
• 自由拖曳

使用位置表現法透過不同位置評估模座。

註: 「模具設計」瀏覽器視圖中未提供「表現法」資料夾。將瀏覽器篩選設定為「模型」或「表現法」瀏覽器，以檢視「表現法」資料夾。展開「位置」節點，以檢視模座位置表現法。

1. 開啟包括目前模座的頂層組合。
2. 在「模型」瀏覽器中，選取「表現法」資料夾以將其展開。
3. 在「位置」項目上按一下右鍵，以建立位置表現法，或在既有的位置表現法 (非主要位置表現法) 上按一下右鍵，然後選取「啟用」。

   組合會進行重新規劃。在啟用模座主要表現法之前，會暫停對模型進行進一步編輯。

4. 檢查變更對模座產生的影響，並確定適應不同位置所需的調整量：
   • 檢查是否存在干涉。
   • 檢查是否存在間隙違犯。
5. (可選) 啟用「自由拖曳」表現法並進入動力學模擬環境，以進一步分析模具。在自由拖曳表現法中所有運動約束均受抑制。
6. 啟用主要位置表現法並返回頂層組合，以便對模具執行進一步的編輯和更新。

註: 使用 Inventor Studio 以動畫展示一系列位置表現法。在圖面中將位置表現法用作覆疊視圖，以透過不同位置展示模具。

編輯或複製位置表現法

透過複製位置表現法並依需要進行調整，節省時間：在瀏覽器中，選取「表現法」資料夾以將其展開。在位置表現法上按一下右鍵，然後選取「複製」。複製的表現法將被放置在瀏覽器中與主表現法相同的層級。

1. 若要編輯，請在瀏覽器中的位置表現法上按一下右鍵，然後選取「啟用」。
2. 選取需要為之編輯或建立取代的元件或關係，然後按一下右鍵，並選取「取代」。
3. 儲存。

提示: 如果您要建立複雜的位置表現法，請使用 Microsoft Excel 工作表來操控值，而不是使用關聯式功能表選項。請參閱在工作表中管理組合位置表現法

若要取代關係、陣列偏移、元件放置或表現法，請參閱〈取代位置表現法中的值〉。

註: 將多個位置表現法儲存至組合檔。若要變更為其他位置表現法，請在瀏覽器中的位置視圖上按一下右鍵，然後選取「啟用」。在瀏覽器中，作用中位置表現法的名稱旁邊有一個勾選標記。
