2D 直線段和弧是個別曲線。使用重合約束可接合它們的端點。當您移動曲線時,所有接合的直線段和弧也會移動。
3D 直線和弧通常用於為 3D 掃掠特徵建立路徑。3D 掃掠特徵定義已佈線零件,例如細配管和電纜。使用「3D 直線」指令來建立直線段。使用「弧」和「折彎」工具來建立曲線。

2D「線」工具可建立直線段 (在線段終點處包含或不含相切或互垂的弧或直線)。
「繪製」面板
「線」

3D「線」工具會在 3D 空間中建立直線 (線段之間包含或不含折彎)。
「繪製」面板
「線」
。


弧工具透過放置三個點 (一個中心點和兩個端點) 來建立弧。
「建立」面板 (2D 草圖) 或「繪製」面板 (3D 草圖),然後選擇以下其中一項:
「繪製」面板,然後按一下「相切弧」

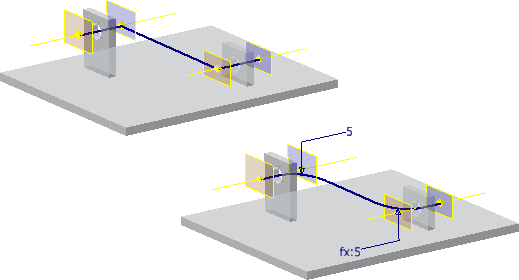

「折彎」工具可讓您將相切轉角折彎放置在 3D 草圖中的直線上。
「繪製」面板
「折彎」
。
在應用程式層級啟用或停用自動折彎,並在文件層級設定預設折彎半徑。
「選項」面板
「應用程式選項」。在「草圖」頁籤上,選取「建立 3D 線時自動折彎」,然後按一下「確定」。
「選項」面板
「文件設定」。在「草圖」頁籤的「自動折彎半徑」欄位中輸入值,然後按一下「確定」。
啟用或停用沿 X、Y 或 Z 軸線建立幾何圖形。
若要啟用「正交模式」,請按下狀態列中的圖示,或使用快速鍵 Ctrl+R 打開或關閉。
