指定幾何約束的預設行為

啟用「約束推論」

使用「約束設定」對話方塊，指定推論約束方式的預設行為，並加以保留。

1. 按一下「草圖」頁籤 > 「約束」面板 > 「約束設定」 。
2. 在「約束設定」對話方塊的「推論」頁籤中，選擇一個選項：
   • 推論約束。選取此選項後，會將約束推論至使用作用中的指令建立的幾何圖形。
   • 永久約束。只有在選取了「推論約束」時，此選項才可用。如果選取了「永久約束」，完成草圖後會自動建立約束。如果選取了「推論約束」但除選「永久約束」，則完成草圖後不會自動建立約束，但推論位置是正確的。
   註: 在線終端永遠會推論重合約束並保留，除非您在「針對約束推論的選項」下除選「重合」選項。此行為可避免建立開放草圖輪廓。
3. 在「約束推論優先度」下，請為自動放置的約束選取偏好的約束類型：

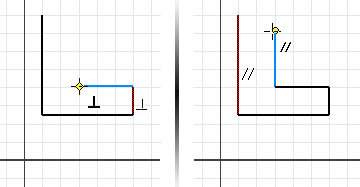

   • 平行與互垂約束。(預設) 先尋找定義幾何圖形間關係的約束，然後再查看草圖格線的座標。

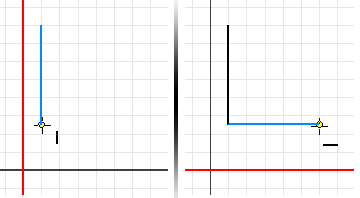

   • 水平與垂直約束。先尋找定義草圖幾何圖形方位 (草圖座標相關的) 的約束；然後再尋找草圖幾何圖形之間的約束。

4. 在「針對約束推論的選項」下，選取要推論的任一或所有約束。
   註: 如果「推論約束」未啟用，您無法選取任何要推論的約束。
5. 按一下「確定」。

指定可用於推論的約束和幾何圖形

如果在「約束設定」對話方塊選取了「推論約束」選項，您可以指定用於在建立新幾何圖形時推論約束的幾何圖形。

1. 按一下「草圖」頁籤 > 「約束」面板 > 「約束推論範圍」 。
2. 在「約束推論範圍」對話方塊中，選擇要用於推論約束的幾何圖形：
   • 目前指令中的幾何圖形。(預設) 將約束推論至使用作用中的指令建立的幾何圖形。
   • 所有幾何圖形。將約束推論至所有作用中的草圖幾何圖形。
   • 選取。可讓您選取要將約束推論至的草圖幾何圖形。
3. 按一下「確定」。
   提示: 無論您指定的範圍選項為何，您均可以在建立任何幾何圖形時將游標懸停於該幾何圖形上，來從該幾何圖形推論約束。相反，建立新幾何圖形時按 Ctrl 鍵來繪製草圖，從而防止約束推論。

啟用「放鬆模式」

「放鬆模式」可讓您修改幾何圖形，並將新約束套用至已受約束的幾何圖形。啟用後，您可以自由拖曳所選草圖幾何圖形 (即使該幾何圖形受到約束)，並在加入新標準時移除衝突的約束。「放鬆模式」關閉後，拖曳幾何圖形不會移除既有約束或標註。

1. 按一下「草圖」頁籤 > 「約束」面板 > 「約束設定」 。
2. 在「約束設定」對話方塊的「放鬆模式」頁籤中，選取「啟用放鬆模式」。
3. 在「要在放鬆拖曳中移除的約束」下，選取要展示或隱藏的任意或所有類型的約束。
4. (可選) 選取「透過方程式保留標註」，來避免在拖曳方程式控制的線時變更標註。
5. 按一下「確定」。
