使用剖面視圖

切穿模型以顯示二分之一、四分之一或四分之三視圖。

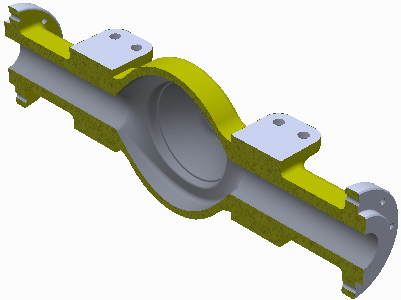

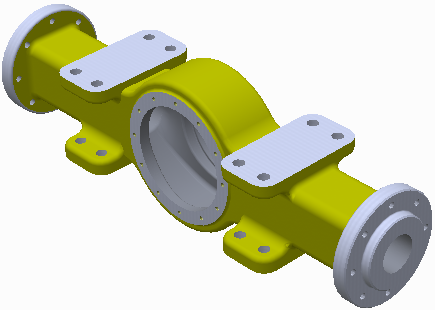

建立剖面視圖以查看模型內部。剖面視圖不會修改幾何圖形。

使用平物面或平面可暫時切割模型的一部分。

剖面視圖可以儲存在設計視圖表現法中。

選取剖面視圖之後，可以按一下右鍵並選取「翻轉」來循環顯示可用的視圖。四分之一視圖和四分之三視圖可以展示相反視圖。

若要移動剖面平面，請按一下右鍵，並選取「虛擬移動」「剖面平面 1」(或「剖面平面 2」)。然後拖曳剖面平面、設定其偏移或轉動滑鼠滾輪。

註: 四分之一剖面視圖和四分之三剖面視圖都允許選取任意兩個平面，而不僅僅是互垂平面。必要的話，您可以定義剖面切割的類型，並顯示剖面切割。

建立半剖面

1. 按一下「檢視」頁籤 「外觀」面板 「半剖面視圖」。
2. 選取任意平面或平物面做為割面。
3. 必要的話，按一下右鍵，然後選取「翻轉」，以變更剖面的方向。
4. 拖曳平面或在欄位中輸入值以變更位置。
5. 按一下「繼續」。
6. 按一下右鍵，然後選取：
   • 「確定」以套用剖面。
   • 「翻轉」以變更剖面的方向。
   • 「虛擬移動」>「剖面平面 1」以變更平面位置。

建立四分之一剖面和四分之三剖面

1. 按一下「檢視」頁籤 「外觀」面板，然後選取一種剖面視圖類型：
   • 四分之一剖面
   • 四分之三剖面
2. 選取任意平面或平物面做為第一個割面。
3. 必要的話，按一下右鍵，然後選取「翻轉」，以變更剖面的方向。
4. 拖曳平面或在欄位中輸入值以變更位置。
5. 按一下「繼續」。
6. 選取任意平面或平物面做為第二個割面。
7. 必要的話，按一下右鍵，然後選取「翻轉」，以變更剖面的方向。
8. 拖曳平面或在欄位中輸入值以變更位置。
9. 按一下「繼續」。
10. 按一下右鍵，然後選取：
    • 「確定」以套用剖面。
    • 「翻轉」以變更剖面的方向。
    • 「四分之三剖面視圖」以變更剖面視圖的類型。
    • 「虛擬移動」「剖面平面 1」或「剖面平面 2」以變更平面位置。
      註: 在 Inventor 中，依預設，不會剖面從資源中心建立的元件。在「應用程式選項」中的「組合」頁籤上勾選「剖面所有零件」方塊，可分割資源中心零件。按一下「工具」頁籤 「選項」面板 「應用程式選項」可存取「應用程式選項」。

回復為一般視圖

• 按一下「檢視」頁籤 「外觀」面板 「全剖面視圖」。模型將會返回至一般視圖。
