動態編輯所允許的方向和距離遵循依目前型式與連接資料建立的條件。對自動佈線面域進行編輯時,系統將自動重新計算新自動佈線解決方案。在適當情況下,使用以下指令編輯自動佈線點和段:
通常,草繪式佈線點和段透過放置幾何約束和尺度約束進行編輯。當涉及的佈線幾何圖形未被完全約束時,可以動態更新為新方位和標註。此外,您還可以使用「3D 移動/旋轉」指令重新定義中間佈線點和自由末端佈線點。
「選項」面板
「文件設定」
「單位」頁籤,然後從「線性標註顯示的精確度」清單中選取一個選項。
「建立」面板
「移動節點」,並拖曳與預設管接頭配件關聯的相應佈線點,或在該佈線點上按一下右鍵,然後選取「移動節點」。
「建立」面板

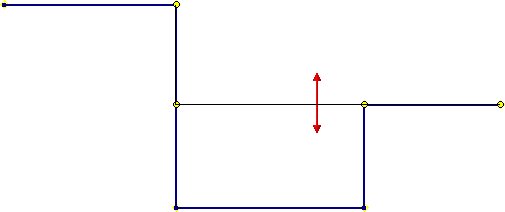

「移動段」,並拖曳自動佈線區域中的相應段,或在該段上按一下右鍵,然後選取「移動段」。 箭頭將變更為紅色,以指示拖曳的方向。
「3D 正投影佈線」工具將展示在所選段上,如下圖所示:

依預設,三向軸與世界座標系統保持一致,但可能與佈線方向不同。若要正確定義相對於佈線方向的 X、Y、Z 距離,可以重新定義座標軸線與佈線段的對齊方式。
「3D 移動/旋轉」工具的三向軸將根據佈線方向進行相應的調整。

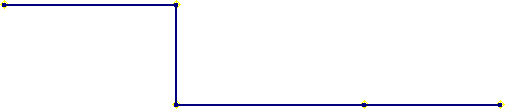

在自動佈線區域中,當相鄰的段共面且互垂時,您可以使用「移動段」移除其間不需要的段。確保正在移動的段不會與任何其他既有的段重疊。否則,系統將自動計算佈線造型。
「建立」面板
「移動段」來拖曳該段,直到這些佈線點與相鄰佈線點重合。 如果在拖曳期間發生了型式最小長度設定的違犯,則違犯的某條或某些段會變為紅色。工具提示將以紅色文字顯示該管段長度和訊息 <最小管長>。
「建立」面板
「移動節點」來拖曳佈線點,直到它與相鄰佈線點重合。
