存取： |
功能區：
「管理」頁籤
「建立」面板
「模座建立」
|
|
存取： |
功能區：
「模具組合」頁籤
「建立」面板
「模座建立」
|

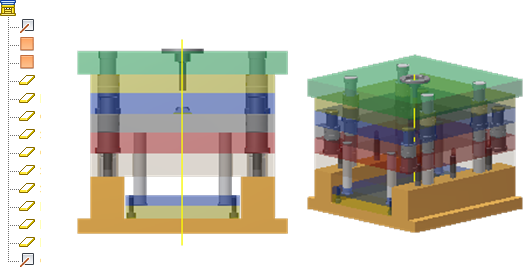

中心軸線
|
選取邊或軸線來定義中心軸線，以約束 MA 組合 Z 軸線。 |
對齊平面
|
選取平面或面來定義對齊平面，以約束 MA 組合 XZ 平面。 |
|
分模平面
|
選取平面或面來定義分模平面。它將使用選取的參考邊來約束平面。 |
上鎖模板
|
選取一個或多個零件做為上鎖模板。 |
|
料道脫料板
|
選取一個或多個零件做為料道脫料板。 |
|
母模仁板 (AP)
|
選取一個或多個零件做為母模仁板。 |
|
脫料板
|
選取一個或多個零件做為脫料板。 |
|
公模仁板 (BP)
|
選取一個或多個零件做為公模仁板。 |
|
支撐板
|
選取一個或多個零件做為支撐板。 |
|
間隔塊
|
選取一個或多個零件做為間隔板。 |
|
上頂針板
|
選取一個或多個零件做為上頂針板。 |
|
下頂出板 (EP)
|
選取一個或多個零件做為下頂出板。下頂出板用於裝配頂針或斜頂出器組合。 |
|
下鎖模板
|
選取一個或多個零件做為下鎖模板。 |
|
中心線
|
為每個模板選取一個工作平面或一條工作軸線，以在 2D 圖面中自動產生中心線。 |
