重新建立表面網格區域的網格

使用此對話方塊，可變更表面網格或樑的區域邊長。

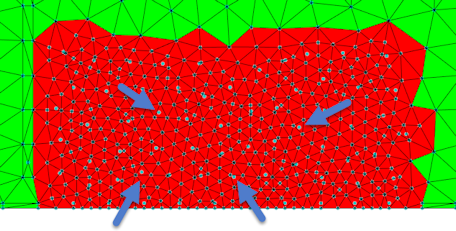

使用 「重新建立區域網格」指令變更已定義區域的網格邊長。例如，改善包含小特徵之區域的網格精確度。

重新建立表面網格區域的網格：

1. 請確定「選取面向圖元」選項 (「幾何圖形」 > 頁籤「選取」面板 > 「選取面向圖元」) 已關閉。
2. 確認「圖層」窗格中所需的圖層處於作用中狀態。

3. 按一下 (「網格」頁籤 > 「網格編輯」面板 > 「進階」 > 「重新建立區域網格」)。

4. 使用 Ctrl 鍵 (如果需要) 選取要重新建立網格的圖元。
5. 輸入目標「邊長」。
6. 按一下「預覽」，或使用「比例」滑棒預覽變更。



7. 按一下「套用」。
   註: 「重新建立區域網格」指令不支援 3D 模型。對於 3D 模型，請使用「對四面體重新建立網格」工具。
