流量結果

「流量」結果顯示材料通過每一個直接連接到射出節點之樑元素 (流道系統) 的總體積。

此結果是從下列網格類型的充填分析產生：

• 中間平面
• Dual Domain
• 3D

註: 流量結果

• 可供雙射雙色成型分析的第一次射出和第二次射出使用。
• 也可在冷卻 (FEM) 分析中使用，但只在啟用流動迭代時。
• 展示流向單模穴的流動 (已套用出現次數時)。
• 會出圖為元素 (樑) 結果。
• 不會出圖在未充填的元素上。

使用此結果

「流量」結果主要用於檢查多澆口或多模穴設計的平衡流動。

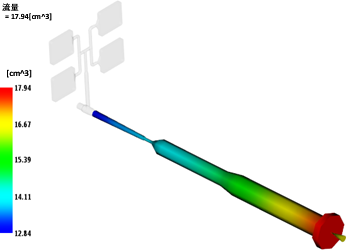

「流量」結果將會顯示材料通過流道系統中直接與射出節點連接的每一個樑元素的體積。豎流道處的體積應該最大，澆口處的體積應該最小。此結果會在分析結束時寫入一次。

三角形元素沒有「流量」結果。一般而言，材料通過多澆口零件的每一個澆口時的體積應該類似。

檢查事項

• 不平衡流動。
