匯出 CAD 格式的翹曲形狀

您可以將模型的翹曲和/或風力形狀匯出為 CAD 格式，以便能夠在其他應用程式中開啟。

1. 請確保將原始 CAD 模型匯入至研究時，選取預設的「使用 Autodesk Moldflow Design Link 直接匯入」選項，
2. 請勿刪除研究中的原始 CAD 模型，
3. 以標準方式匯出翹曲形狀。在「匯出翹曲網格/幾何圖形」對話方塊的「格式」下，選取「CAD 檔案」。
4. 設定「方向」與「比例係數」。
   註: 請確保比例係數不會過大。否則這可能導致產生自身相交的面。系統無法建立具有此類面的任何有效實體模型，因此 CAD 模型匯出會失敗。
5. 您可將模型匯出為 .sat (v7) 或 .step 檔案。

註: 若要此功能正常發揮作用，需要使用品質良好的 CAD 模型。多次轉移可能會導致 CAD 模型出現瑕疵。此外，重新建構可能會因細長面而失敗。

部分匯出

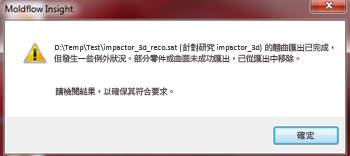

如果無法重新建構所有表面，則會匯出部分重新建構的模型。發生此情況時，在匯出完成後，您會看到類似這樣的訊息：

請務必在繼續執行任何進一步動作前，在 CAD 軟體中檢查模型。
