元素形狀

Autodesk Moldflow 分析的精確度取決於建立元素網格的形狀。

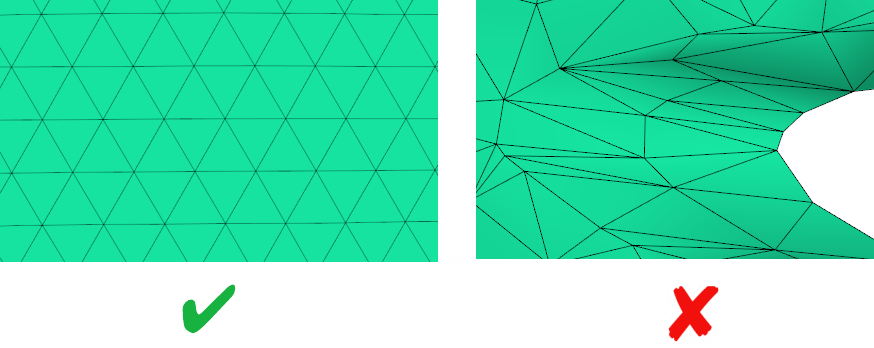

理想上，三角形應該要接近等邊。有過高縱橫比或太接近形心的元素會影響計算的精確度。

診斷

以視覺檢查您的模型，或使用縱橫比診斷工具來偵測元素形狀的問題。

解決方案

高縱橫比和太接近形心的錯誤通常是由於很小的特徵、長條或圓角。

• 如果導致瑕疵的特徵對分析不太重要，請將這類特徵移除以取得簡化過且功能仍正常的模型。
• 如果您無法簡化模型，請使用局部網格密度工具對有瑕疵的區域指定局部網格建立參數。
