延伸選取到相同邊緣上的節點

使用 「相同邊緣上的節點」工具來選取某個特徵邊上的所有節點。

例如，您可以使用此工具選取所有邊緣節點，然後再套用邊界條件。

下列網格類型支援 「相同邊緣上的節點」工具：

• 中間平面
• Dual Domain
• 3D

限制: 此功能不適用於樑。當節點必須以連接的順序列出時，無法使用此工具

1. 確保相關的圖層是可見的。不會選取不可見的節點。
2. 選取所需邊內部的節點。請勿選取轉角。
   註: 如果邊太彎曲或網格元素太大，請使用 Ctrl 鍵在邊緣上選取多個節點。
3. 按一下 (「網格」頁籤 > 「選取」面板 > 「延伸到」)，從下拉式功能表中選取 「相同邊緣上的節點」。

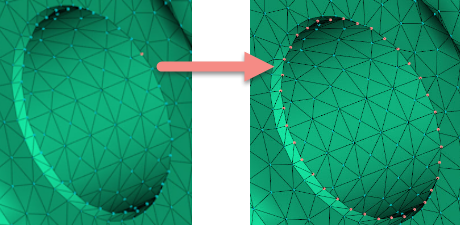

   會立即選取所有節點。
