使用偏移工具

使用「偏移」指令可以對表面網格元素從其原始位置沿著表面法線方向套用偏移距離。

當您使用「偏移」指令時，周圍區域也會變更，讓兩個表面之間平滑轉變。使用此工具可嘗試新的特徵標註或厚度，並可測試對結果的影響。

若要存取此面板，請按一下 (「網格」頁籤 > 「網格編輯」面板 > 「進階」 > 「偏移」)。

1. 按一下 (「網格」頁籤 > 「選取」面板 > 「選取面向圖元」) 只偏移模型的一側。

2. 按一下 (「網格」頁籤 > 「網格編輯」面板 > 「進階」 > 「偏移」)。
3. 按一下「選取要移動的三角形」，然後選取要在模型上移動的三角形。需要時使用 Crlt 鍵或 「延伸選取」工具。
4. 輸入「與原始位置的偏移距離」。
5. 按一下「套用」。

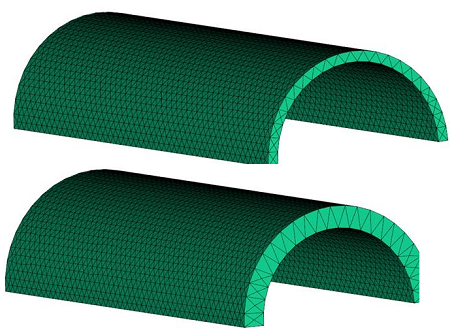

曲面的厚度變更

重要: 套用偏移之後，受影響區域的邊界條件可能會變更。套用偏移之後請檢查所有邊界條件，並在需要時重新指定。同樣地，如果樑與受影響區域中的任何節點連接，某些樑元素可能會扭曲。請手動編輯這些樑元素，或重新建立曲線。
