求解器訊息 313450

訊息文字

** 錯誤 313450 ** 找不到第一次射出的零件網格元素。請確定雙射雙色成型模具中組成第一次射出的元素有在第一次射出的區域，而且已選取旋轉元素方塊。

說明

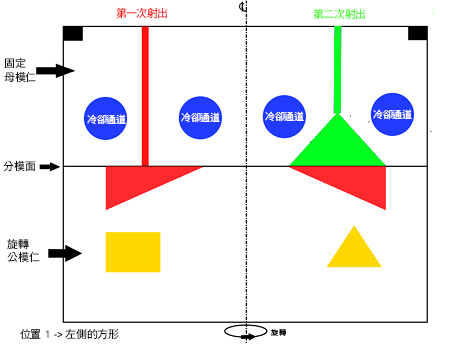

嚴重錯誤。求解器找不到代表雙射雙色成型第一次射出的網格元素，如插圖中左側的紅色零件所示。

此錯誤可能是由於以下原因：

1. 研究中沒有該零件，
2. 零件的性質設定不正確。

解決方案

1. 如果研究中沒有該零件：

• 按一下 (「常用」頁籤 > 「匯入」面板 > 「加入」)。
• 尋找並匯入描述＜第一個元件＞的模型。
• 如有必要，請按一下 (「幾何圖形」頁籤 > 「公用程式」面板 > 「移動」 > 「平移」)，以相對於第二個元件正確放置第一個元件。
• 對零件指定正確的性質。

2. 如果零件的性質設定不正確：

• 選取單模穴的第一個元件 (插圖左側的紅色零件)。
• 在「模型」窗格中以右鍵按一下模型並選取「性質」。
• 選取「零件 (3D)」並按一下「確定」。
• 在「雙色成型元件」頁籤中，將「元件」選項設定為「第一次射出」。
• 勾選「旋轉元素」，然後按一下「確定」。
