建立 3D 通道網格

3D 通道是利用 3D 通道網格工具建立網格。我們強烈建議使用此工具而不是匯入已建立網格的 3D 通道，因為在 Autodesk Moldflow Insight 內使用的 CFD 網格產生器會自動使用圖層的增強功能。

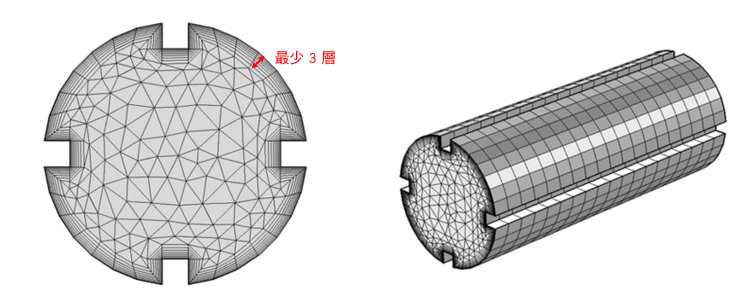

CFD 網格產生器在一般或內側圖層和表面之間至少提供三個圖層

嘗試使用 3D 通道網格工具前，請先檢查是否符合以下需求：

• 您的研究中已有零件模型，且已建立網格。
• 分析順序包含「冷卻 (FEM)」分析。
• 已為零件設定射出位置。
• 隨形冷卻本體的 CAD 表現法已在您的研究中，且其性質已設定為「通道 (3D)」。它可能已經是組合的一部分，或者您可以使用 (「常用」頁籤 > 「匯入」面板 > 「加入 3D 通道」) 匯入。
• 已經指定「通道 (3D) 入口」和「通道 (3D) 出口」 ( (「邊界條件」頁籤 > 「冷卻」面板 > 「通道 (3D) 入口」/「通道 (3D) 出口」))。隨形冷卻的入口數與出口數必須相同。

1. 按一下 (「網格」頁籤 > 「網格」面板 > 「3D 通道網格」)。
2. 檢查「產生 3D 通道網格」對話方塊中的預設值。
3. 一旦所有值都正確設定，請按一下「立即建立網格」。
   註: 雖然對於隨形冷卻通道，會使用 3D 四面體元素建立網格，但對於任何可見的傳統冷卻通道，則會使用樑元素建立網格。
