對結果進行後處理

1. 結果會自動載入至 Autodesk Nastran In-CAD。

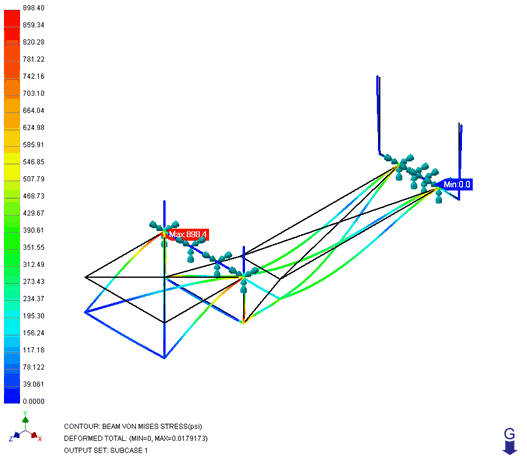

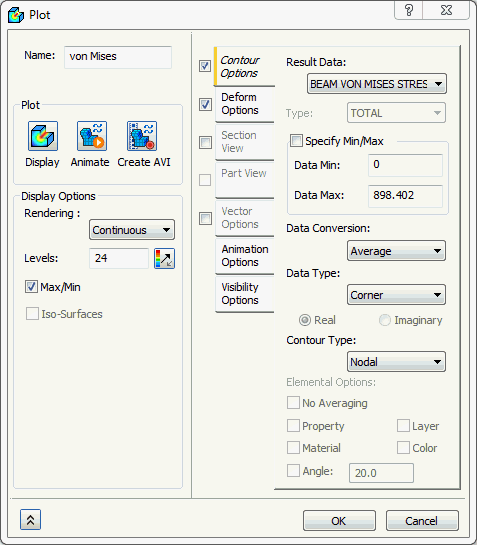

2. 在「結果」之下的「von Mises」上按一下滑鼠右鍵，選擇「編輯」。
3. 在「輪廓選項」之下，選取「樑 von Mises 應力」做為「結果資料」。



4. 確保已選取「變形選項」和「輪廓選項」。
5. 按一下「顯示」按鈕以出圖輪廓。



6. 在「結果」上按一下滑鼠右鍵，然後按一下「新建」。

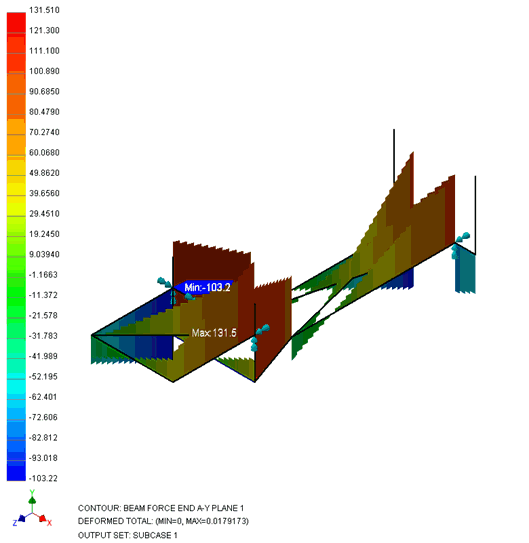

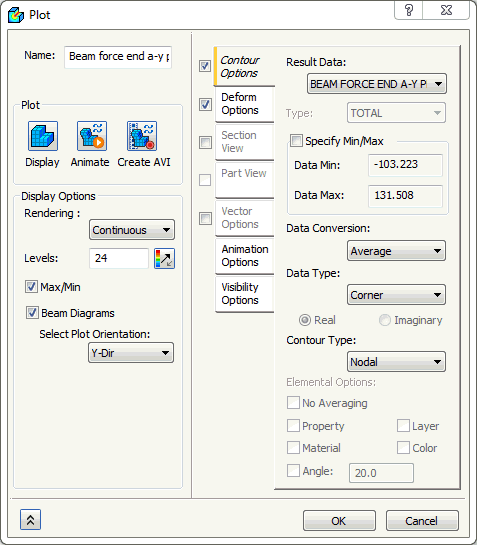

7. 在「輪廓選項」之下，選取「BEAM FORCE END A-Y PLANE 1」做為「結果資料」，以出圖「剪力樑圖表」。
8. 確保已選取「樑圖表」，且「選取出圖方位」已設為「Y 方向」。
9. 不勾選「變形選項」，並按一下「顯示」按鈕。

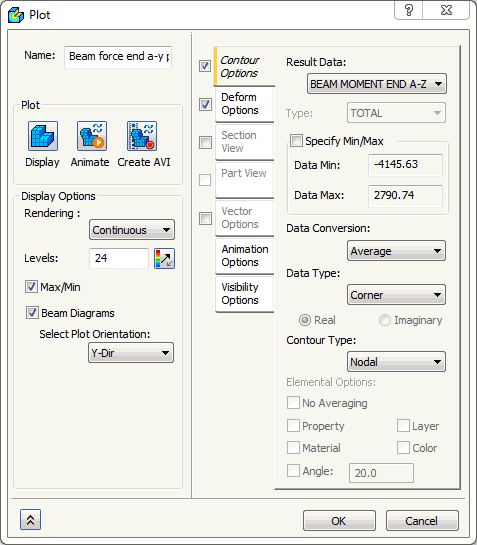

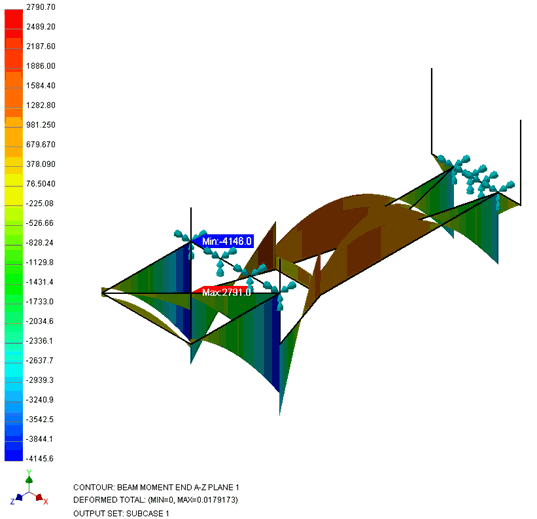

10. 在「輪廓選項」之下，選取「BEAM MOMENT END A-Z PLANE 1」做為「結果資料」，以出圖「彎矩樑圖表」。
11. 確保已選取「樑圖表」，且「選取出圖方位」已設為「Y 方向」。
12. 按一下「顯示」。





「使用柱和樑元素之拖車架的線性靜態分析」到此結束。

以下是所涵蓋之主要主題的摘要：

• 執行柱/樑結構的分析。
• 使用斷面建立線元素的物理性質。
• 使用重力負載。
• 出圖樑圖表。
