套用約束

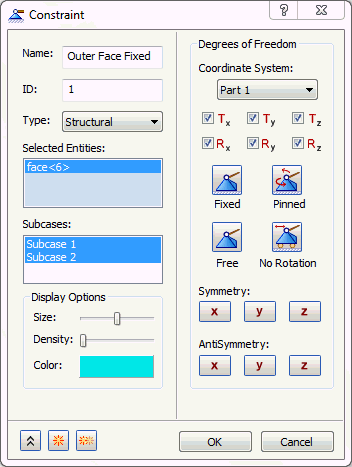

1. 在樹狀檢視中，於「子案例 1」下的「約束」上按一下滑鼠右鍵，然後選擇「新建」。
2. 將約束更名為「外側面固定」。

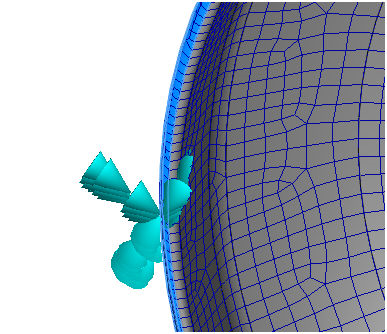

3. 在 Autodesk Nastran In-CAD 內定位模型，使您可以清楚地檢視並點選外側最上方表面。



4. 請確保在「子案例」清單中選取「子案例 1」和「子案例 2」。「子案例 2」用於特徵值分析。



5. 接受預設設定並按一下「確定」以建立固定約束。
