- 在「子案例 1」下方的「負載」上按一下滑鼠右鍵，然後選擇「新建」。
- 在「名稱」下方輸入
NLssht 負載
。

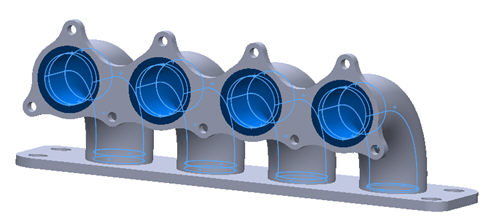

- 從「類型」下拉式功能表選取「熱通量」，然後選取做為「凸緣 2」的內表面以及組成孔的所有四個細管。表面會在下圖中以藍色亮顯表示。
- 在「負載定義」下方輸入 0.035 做為「熱通量」，並確保「子案例 1」將亮顯，以便負載會自動加入至「子案例 1」。
- 按一下
「新建」按鈕以定義另一個負載。
- 在「名稱」下方輸入
「對流」
。
- 從「類型」下拉式功能表中選取「對流」。
- 選取組成「凸緣 2」厚度的其中一個側邊，並選取已選表面的所有相切表面。繼續選取面向細管的凸緣 1 和 2 的表面，以及細管的外部表面。應選取的表面如下所示。
- 輸入 3.858E-5 BTU/(sec·in2·°F) 的「對流係數」值，以及 70 °F 的「環境溫度」。
- 確保「子案例 1」已亮顯，以便將負載自動加入至「子案例 1」。
- 按一下「確定」以完成負載定義。
- 按一下
「新建」按鈕以定義另一個負載。

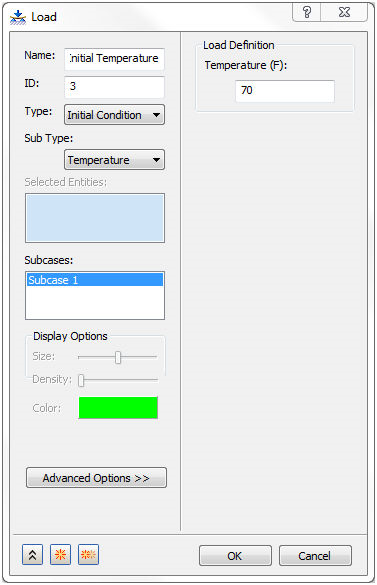

- 當「負載」對話方塊再次出現時，在「名稱」欄位中輸入
「初始溫度」
，然後在「類型」下拉式功能表中選取「初始條件」。「溫度」應顯示在「子類型」 下拉式清單中。然後在「負載定義」區段的「溫度」下方輸入 70。這會定義主體的初始溫度，並假定這是其周圍環境的溫度。
- 選取「子案例 1」，使此負載自動加入至「子案例 1」。
- 按一下「確定」。
