設置分析

1. 在樹狀檢視中，於「分析 1」上按一下滑鼠右鍵，然後選擇「編輯」。
2. 鍵入 「歧管分析」 作為「名稱」，並鍵入 「NL SS 熱傳導」 作為「標題」。從 「類型」下拉式功能表選取「非線性穩定狀態熱傳導」。
3. 對話方塊的外觀應如下所示。



4. 按一下「確定」以完成設置分析，並返回至樹狀檢視。現在模型已準備就緒，可以進行分析。

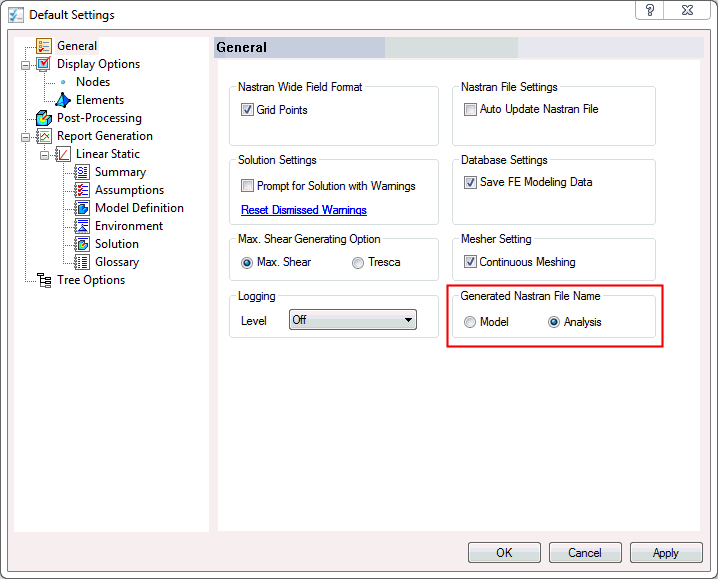

5. 在樹狀檢視的空白處按一下滑鼠右鍵，然後選取「預設設定」。



6. 在「預設設定」中，選取「一般」，然後在「產生的 Nastran 檔案名稱」區段下選取「分析」。



   「產生的 Nastran 檔案名稱」可讓您設定使用分析名稱建立的 Nastran 以及 FNO 檔案。在此情況中會選取「熱應力分析」的分析方式，使熱分析 FNO 檔案能以分析名稱儲存，然後在「線性靜力分析」中作為「從輸出載入」使用以執行「熱應力分析」。請務必在完成此自學課程後切換回「模型」單選鈕。

7. 按一下「確定」。
