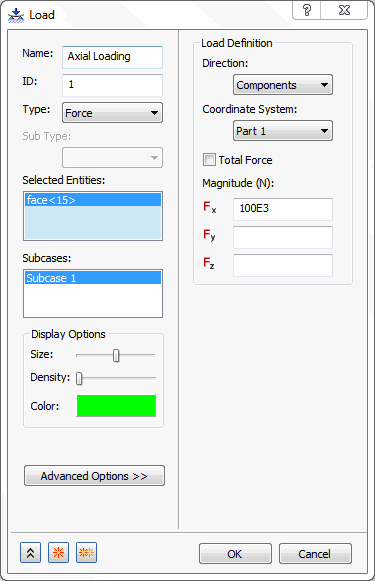

- 在「子案例 1」下方的「負載」上按一下滑鼠右鍵，然後選擇「新建」。在此子案例中，負載這個 100 KN 力是支架的第一個螺栓孔在正 X 方向所受到的力。
- 在 「名稱」 欄位中輸入「軸向負載」。
- 選取與背面距離最遠的第一個螺栓孔的內部表面，然後鍵入 100E3 做為「FX」。
- 請確保在「子案例」清單中選取「子案例 1」。
- 然後，按一下「確定」。

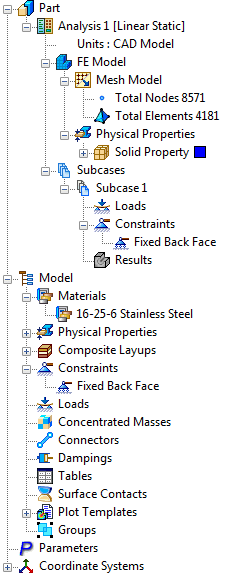

您也可以拖放樹狀檢視中的不同圖元。例如，
「軸向負載」
負載和
「背固定面」
約束可以放在「子案例 1」名稱的頂部上。
- 模型外觀應如下所示。

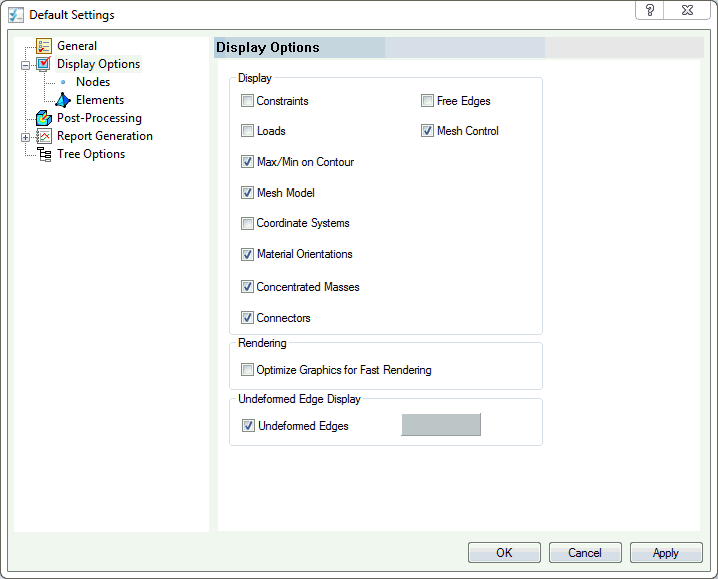

您可以隱藏負載與約束。按一下 CAD 介面頂部的「Autodesk Nastran」功能表頁籤，然後在功能區的「系統」面板下選擇「預設設定」。 然後，按一下「顯示選項」，然後不勾選「負載」和「約束」勾選方塊。您也可以在樹狀檢視的「子案例」區段內，於「負載」或「約束」上按一下滑鼠右鍵，然後勾選「全部隱藏」來隱藏它們。
