對結果進行後處理

1. 解析完成後，Autodesk Nastran In-CAD 會載入結果。
2. 在樹狀檢視的「結果」下，於「von Mises」上按一下滑鼠右鍵，然後選取「編輯」。
3. 不勾選「顯示選項」下的「最大/最小」。在「變形選項」區段中，選取「實際」以檢視實際位移。將「輪廓選項」下的「結果資料」變更為 SOLID VON MISES STRESS。選取「可見性選項」區段中的「全部隱藏」，然後按一下「顯示」。

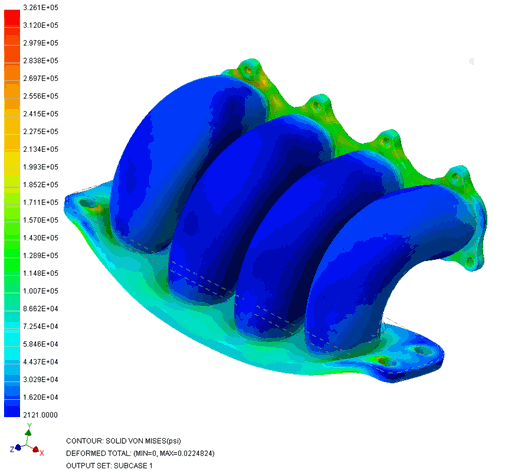

4. 結果應該看起來如下圖所示。



「排氣歧管的熱傳導與熱應力分析」到此結束。

以下是所涵蓋之主要主題的摘要：

• 如何建立熱邊界條件 – 對流與熱通量。
• 如何設置熱負載與來自先前分析的輸出來執行熱應力分析。
• 如何後處理熱應力結果。
