定義材料性質

Autodesk Nastran In-CAD 可以存取材料資源庫。

1. 在「材料」上按一下滑鼠右鍵，然後選取「新建」。
2. 在對話方塊中，按一下「選取材料」。

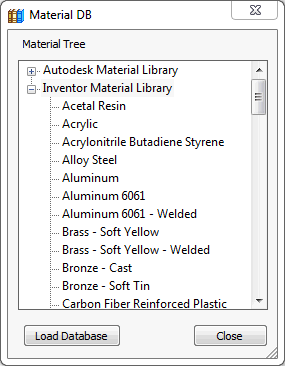

3. 「材料資料庫」對話方塊將植入可用的資源庫。按一下「載入資料庫」。
4. 瀏覽至 C:\Program Files\Autodesk\Nastran In-CAD 2016\Materials，選取 NEi_Materials.sldmat 檔案。

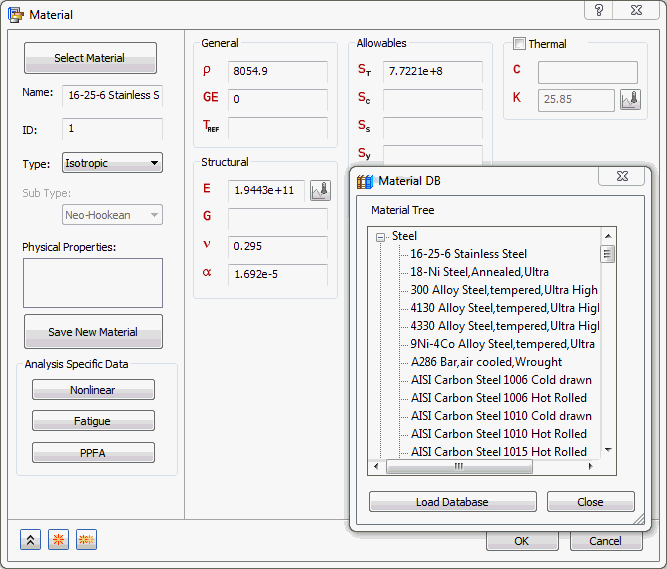

5. 按一下「16-25-6 不鏽鋼」，如以下影像所示。

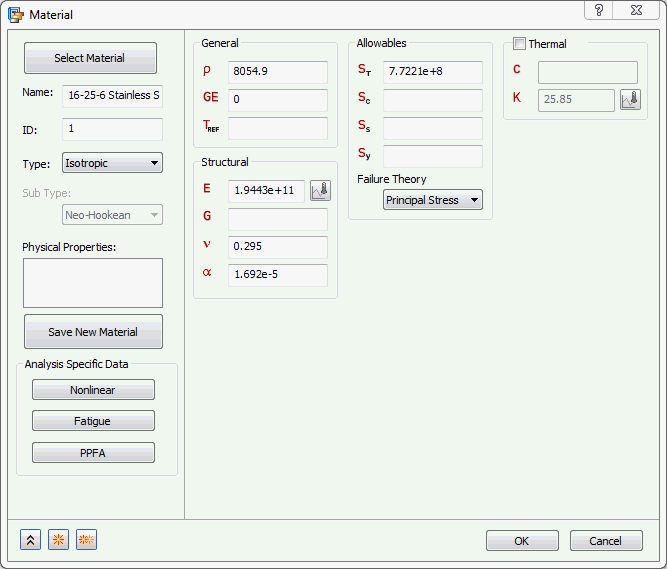

   如果您收到如下警告，請將其忽略。



   這是因為在「容許值」區段中，如果您輸入 ST 或 SY，軟體會自動將失效理論分別移至「主應力」或「von Mises 應力」。

6. 對應性質會載入至「材料」對話方塊中的適當欄位。



7. 按一下「關閉」按鈕。

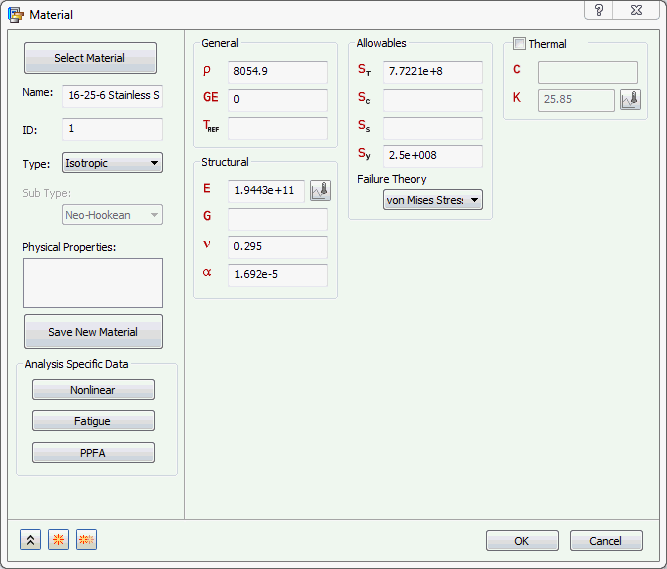

8. 對 SY 輸入 2.5e+008，然後選取「失效理論」做為「von Mises 應力」。



9. 按一下「確定」。
10. 「16-25-6 不鏽鋼」會加入至「材料」清單。

注意事項：材料資源庫特徵：

• 在 Autodesk Inventor 的「載入材料資料」中，選取「選取材料」，這將會載入 Autodesk Inventor 資源庫。



• Autodesk Nastran In-CAD 可以透過按一下「載入資料庫」存取材料資源庫 (例如 NEi 材料和 Inventor 材料，並支援匯入任何與 SolidWorks 相容的材料資料庫 (SolidWorks materials.sldmat))。
• 您也可以使用可用的材料性質建立自訂材料，並按一下「儲存新材料」，將其儲存至自訂材料資源庫做為 materialname.xml 檔案。
• 稍後您可在需要時載入此資源庫，方法為選擇「XML 檔案」類型，並瀏覽至資源庫的位置。
• 一旦載入，它就會包含您儲存至該資源庫的所有材料。
