對結果進行後處理

1. 在解析完成後，結果會自動載入到 Autodesk Nastran In-CAD。

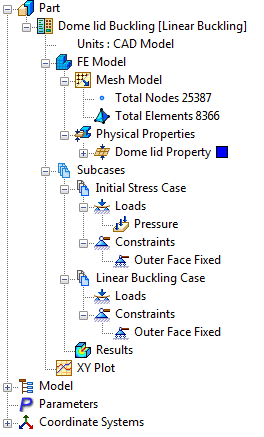

2. 您可以在樹狀檢視中看到已計算初始應力與挫曲子案例的結果，而且兩者都會在「結果」中載入。

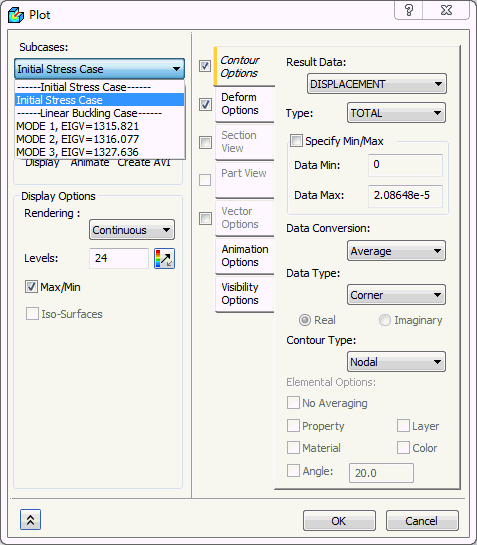

3. Autodesk Nastran (解析器) 會計算位移，並以圖形方式表示每個萃取的特徵值的模態造型。
4. 按兩下「結果」，並從「子案例」清單中選取 Mode 1, EIGV= 1315.821。

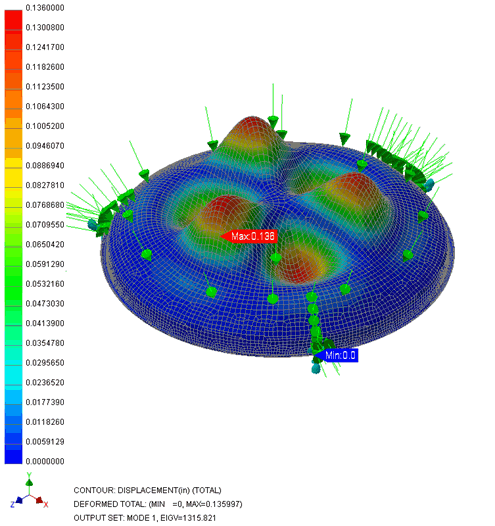

5. 勾選「變形選項」，然後按一下「顯示」。出圖應該看起來如下所示。





6. 第一個和最低特徵值約為 1316，此為主要目標。
7. 乘以套用的負載 1ψ 時，即可取得最低臨界挫曲負載 ~ 1316ψ。

「圓頂蓋的線性挫曲分析」到此結束。

以下是所涵蓋之主要主題的摘要：

• 如何設置簡單的線性挫曲分析。
• 如何解譯特徵值萃取結果。
• 如何計算最低臨界挫曲負載。
