產生報告

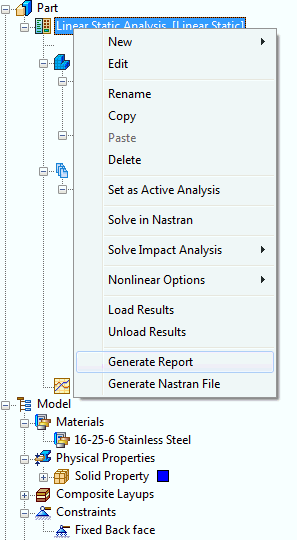

1. 在樹狀檢視中，於分析名稱 (線性靜力分析) 上按一下滑鼠右鍵，然後選取「產生報告」。

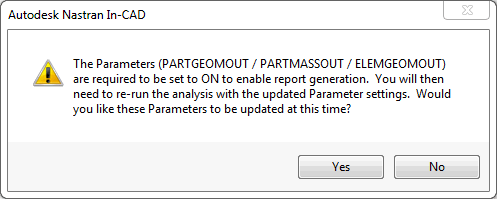

2. 根據您的設定，可能會出現下列訊息：



3. 按一下「是」。
4. 在模型樹中，按兩下「參數」。在左側視窗的 「幾何處理器參數」下，勾選左下角的「進階設定」 勾選方塊，並注意 PARTGEOMOUT、PARTMASSOUT 和 ELEMGEOMOUT 設定是否已自動轉為 ON。
5. 重新執行分析。搭配適當的設定，您可以產生報告。在分析名稱 (線性靜力分析) 上按一下滑鼠右鍵，然後選取「在 Nastran 中解析」。
6. 在樹狀檢視中，再次在「線性靜力分析」上按一下滑鼠右鍵，然後選取「產生報告」。

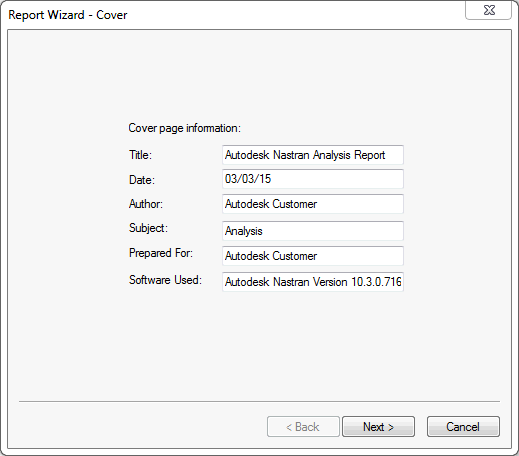

7. 「報告精靈 - 封面」視窗即會開啟。編輯以下資訊：
   • 標題：線性靜力分析報告
   • 作者：您的名稱
   • 按一下「下一步>」。

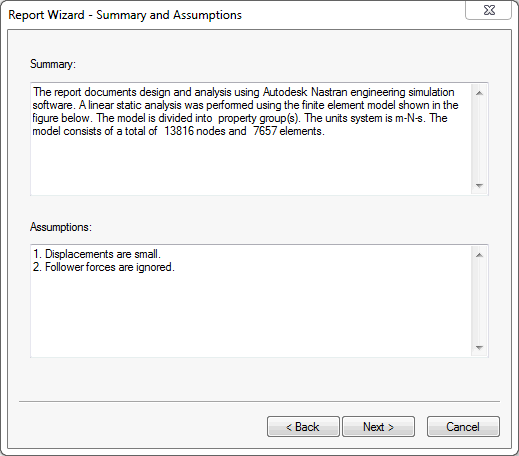

8. 「報告精靈 - 摘要和假設」對話方塊即會出現。在「假設」視窗下，加入 「3. 可忽略重力效果」。按一下「下一步>」。



9. 按一下「報告精靈」彈出對話方塊上的「下一步 >」，直到「報告精靈 – 辭彙」對話方塊出現，然後按一下「完成」以產生報告。



10. 將報告儲存為「分析報告」。
11. 按一下「報告」彈出對話方塊上的「檢視報告」按鈕，開啟您剛剛建立的 HTML 檔案。請注意，報告的數字已隨著文字自動產生。
