套用負載

1. 在「子案例 2」下的「負載」上按一下滑鼠右鍵，然後選取「新建」。

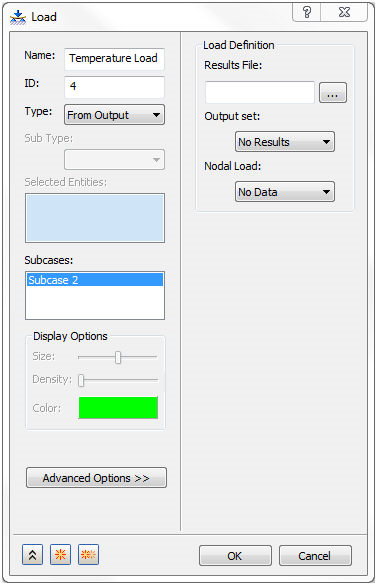

2. 將「名稱」變更為「溫度負載」。
3. 將「類型」變更為「來源輸出」。
4. 在「負載定義」 區段中，按一下「結果檔案」的瀏覽結果。導覽至 FNO 檔案的位置，此檔案是在執行「非線性穩定狀態熱傳導分析」之後產生的。例如，C:\Users\Public\Documents\Autodesk\Nastran In-CAD 2016\Tutorial\zh-tw\Inventor 資料夾。然後開啟 Manifold Analysis.FNO。

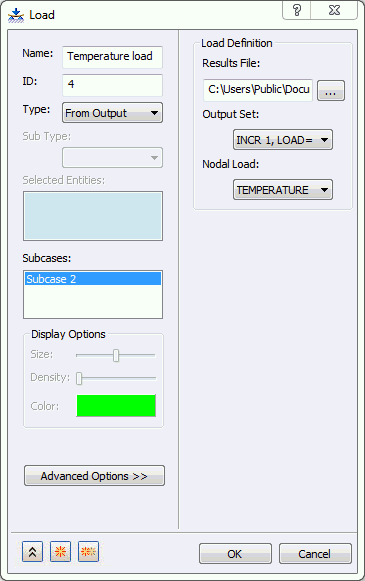

5. 「負載」對話方塊展示已選取 1..INCR 1, LOAD=1.0 做為「輸出集」，並選取 TEMPERATURE 做為「節點負載」，如下圖所示。



6. 按一下「確定」以根據輸出完成溫度負載的負載定義。
