套用約束

1. 在樹狀檢視中，於「約束」上按一下滑鼠右鍵，然後選取「新建」。

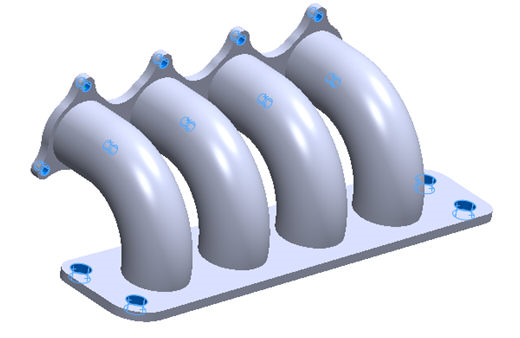

2. 選取下圖中以藍色亮顯的螺栓孔表面。

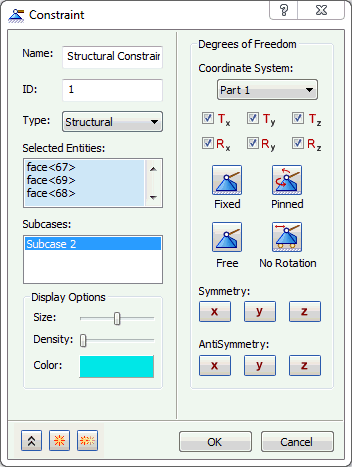

3. 將約束更名為「結構約束」。



4. 接受預設設定。請確保已亮顯「子案例 2」，然後按一下 「新建」按鈕以定義另一個約束。

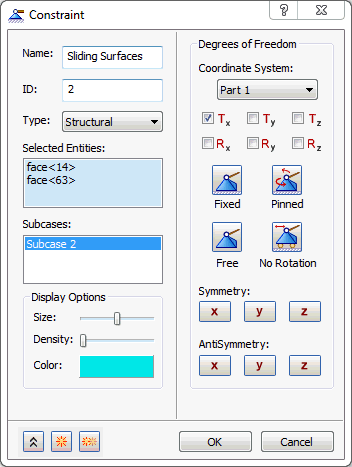

5. 將「約束 2」更名為「滑動表面」。選取兩個凸緣上的表面，而此凸緣的面遠離下圖中以藍色亮顯的管。



6. 不勾選所有自由度，但 Tx 除外。這將允許表面上的節點繞著它們所在的平面滑動，但不允許貫穿它。



7. 確保已亮顯「子案例 2」，然後按一下「確定」以關閉對話方塊。

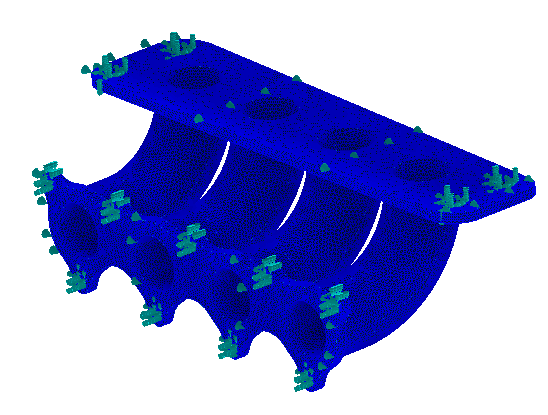

8. 最終模型應該看起來如下所示。

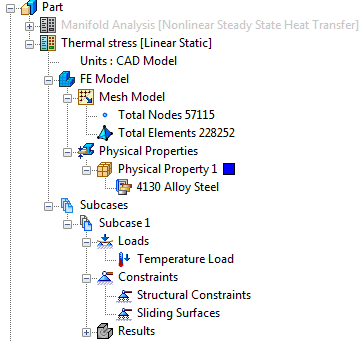

9. 定義所有圖元後，最終樹狀檢視應該看起來如下所示。
