套用約束

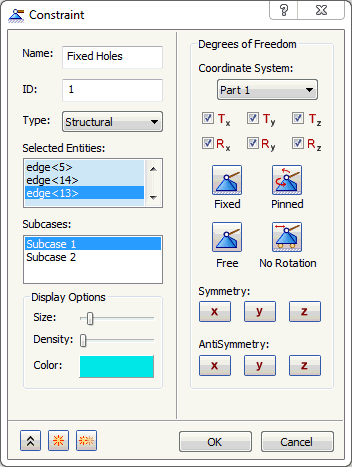

1. 在樹狀檢視中，於「約束」上按一下滑鼠右鍵，然後選取「新建」。

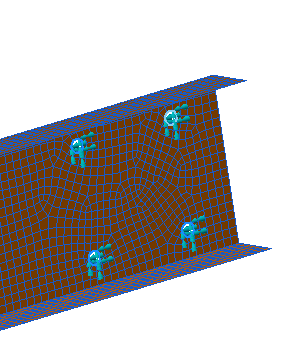

2. 將「名稱」變更為「固定孔」，然後選取曲線，定義樑右端點的孔。





3. 從「子案例」清單中按一下「子案例 1」和「子案例 2」。這會將此約束加入至這兩個子案例。



4. 按一下 「新建」按鈕。
5. 將「名稱」變更為「固定在 Y 方向」。
6. 此外，請確保已在「子案例」清單中選取「子案例 1」。

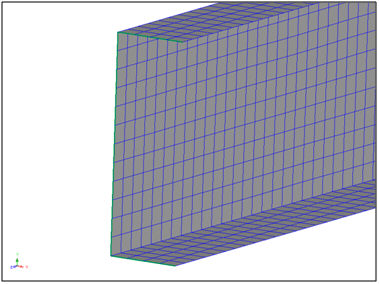

7. 選取樑的三邊，相對於孔側。



8. 按一下 「自由」按鈕，然後選取「Ty」以修正強制 Y 方向的通道。
9. 按一下 「複製」按鈕。請注意，會保留選取樑的三邊 (相對於孔側)。
10. 將「名稱」變更為「固定在 X 方向」。
11. 確保在「子案例」清單中選取「子案例 2」。



12. 按一下 「自由」按鈕，然後選取「Tx」以修正強制 X 方向的通道。
13. 按一下「確定」。

以強制位移/旋轉的方向約束相同的節點/子案例/曲線。請務必注意，僅具有強制位移的節點會約束在位移的方向。所有其他約束將視為實際邊界條件。
