編輯

整體網格設定

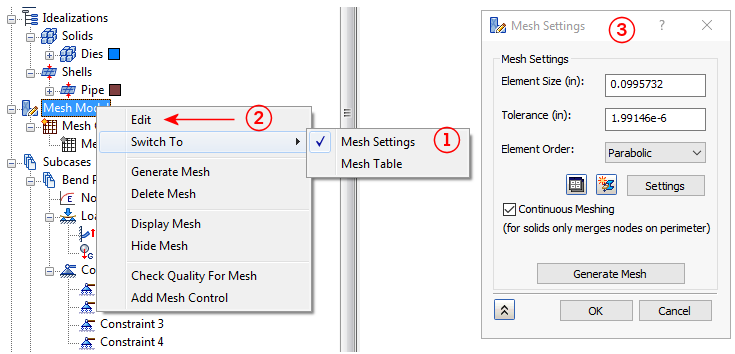

有兩種方式可編輯模型網格設定：

• 在 Autodesk Nastran 功能區頁籤的「網格」面板中按一下「網格設定」。



• 在瀏覽器 (模型樹) 中以滑鼠右鍵按一下「網格模型」，然後從關聯式功能表中選取「編輯」 (假設已啟用「切換至」「網格設定」選項)。

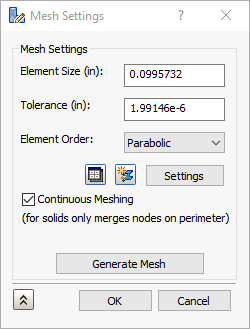

下圖中的「網格設定」表單即會顯示，因為它是「編輯」指令的預設選項。

• 元素大小：模型的整體元素大小。此欄位最初都有一個預設大小，可根據模型尺寸來變更。
• 公差：調整此網格公差值可協助您將無法建立網格的零件建立網格。
• 元素順序：拋物線或線性元素。
• 網格表 ()：此圖示可讓您從整體「網格設定」切換至「網格表」。
• 新物理屬性 ()：此圖示可讓您建立新的物理屬性。

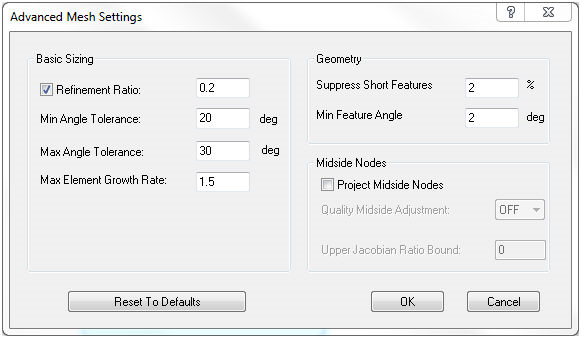

• 設定：此按鈕可讓您定義多個「進階網格設定」，如下圖所示。



  • 基本大小：
    • 細化率：變更網格大小以提高一致性。網格元素大小會隨著邊、曲線、孔和凸紋等變形。細化率愈大，則網格大小也愈大。
    • 最小角度公差：用於控制允許變化多少網格元素的最小角度。
    • 最大角度公差：用於控制允許變化多少網格元素的最大角度。當最大角度公差增加時，產生的網格分佈會更均勻。
    • 最大元素成長率：當成長係數增加時，網格元素大小也會增加。當成長係數增加時，較小的網格元素會變成更多且更集中的圖元 (孔和凸紋等)。
  • 幾何圖形：
    • 抑制短特徵：抑制或覆蓋小特徵，例如孔和凸紋等。
    • 最小特徵角度：控制不同特徵，例如邊、孔和凸紋等周圍的網格元素角度。
  • 中間節點數：
    • 投影中間節點數：將中間節點加入至網格。沿著曲線和邊的元素會受到影響。如果關閉，則整個網格線可能會變成完全不可見。
    • 品質中間調整：需要時控制中間調整和調整網格。
    • Jacobian 比值上限：控制品質中間調整的比率。

    下圖展示了某些網格類型。

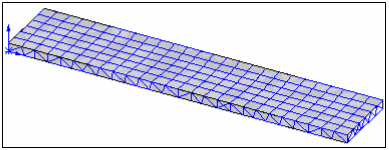

    使用「四邊形」和「三角形」合併平面網格：

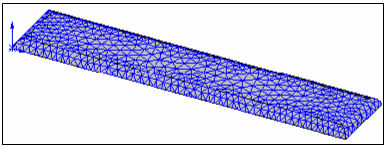

    實體網格：



• 建立連續網格：若為薄殼元素，則此勾選方塊將啟用建立連續網格，且它將會在為實體元素所指定的公差內合併節點。
• 「產生網格」按鈕會為零件或組合產生網格。

網格表

您可以使用兩種方式存取「網格表」，依零件定義網格設定：

• 在瀏覽器中以滑鼠右鍵按一下「網格模型」，然後啟用「網格模型」「切換至」「網格表」選項。然後，再以滑鼠右鍵按一下「模型網格」，從關聯式功能表中選擇「編輯」。
• 在 Autodesk Nastran 功能區頁籤的「網格」面板中按一下「表格」。

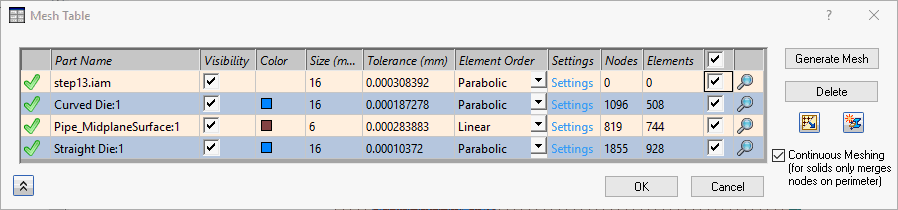

將顯示以下對話方塊：

• 勾選標記圖示 () 表示已為特定零件建立網格。
• 零件名稱：提供「網格表」中加入的零件資訊。
• 可見性：可讓您為個別零件將網格可見性切換為「開啟」和「關閉」的勾選方塊。
• 顏色：展示為特定零件指定為網格的物理性質顏色。
• 大小：模型的整體元素大小。此欄位最初都有一個預設大小，可根據模型尺寸來變更。
• 元素順序：拋物線或線性元素。
• 設定：可讓您在「整體網格」區段定義更多進階網格設定，如上所述。
• 節點和元素：它提供個別零件網格中的節點與元素數。
• ：勾選方塊欄會選取所有或個別零件進行編輯。您可以切換個別零件的勾選方塊狀態，或單按一下標頭的勾選方塊以選取或除選所有零件。以下動作適用已勾選一個或多個方塊：
  • 和 按鈕才可用。按一下這些按鈕將會針對選取的零件分別產生網格或刪除網格。
  • 如果勾選了兩個或多個零件，編輯設定 (可見性、顏色、大小、公差或元素順序) 會一次將新值或狀態套用到所有勾選的零件。但是，無法針對多個零件編輯進階設定。必須先取消勾選方塊，按一下「設定」，然後存取「進階網格設定」對話方塊。
• 縮放 ()：按一下此圖示可將模型檢視點放大至該特定零件。
• 網格設定 ()：按一下此圖示可從「網格表」切換至整體「網格設定」。
• 新物理屬性 ()：此按鈕可讓您建立新的物理屬性。
• 建立連續網格：若為薄殼元素，則此勾選方塊將啟用建立連續網格，且它將會在為實體元素所指定的公差內合併節點。
