SPC 總計

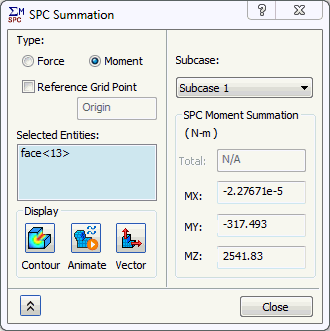

SPC 總計可讓您執行單一點約束 (SPC) 力和力矩總計 (如果要求單一點約束輸出)。

• 類型：單一點約束有「力」和「力矩」兩個選項可各自計算反作用力和力矩。
  • 力：當類型為「力」時，此對話方塊提供您所選圖元的「總計」、「TX」、「TY」和「TZ」 SPC 力總計。
  • 力矩：當類型為「力矩」時，此對話方塊提供您所選圖元的「MX」、「MY」和「MZ」 SPC 力矩總計。此外，「參考網線點」選項會變成可用 (請參閱下一個項目符號)。
• 參考格線點： 選擇性指定節點號碼做為 SPC 力矩結果的基礎 (不適用於「力」選項)。您無法以圖形方式選取節點。但是，您可以建立節點群組，並以圖形方式選取所需節點以決定節點識別號碼，然後才存取「SPC 總計」對話方塊。

  若不勾選此選項，整體的「原點」就是力矩結果的參考點。

• 選取的圖元：您可以選取「邊」、「頂點」和「面」來加總單一點約束力或力矩。以滑鼠右鍵按一下此方塊，可使用關聯式功能表選項選擇要選取的圖元類型，來篩選您的選項。其他關聯式功能表指令包括：
  • 刪除：從清單中移除亮顯的圖元。
  • 全部清除：從清單中移除所有圖元。
  • 面鏈：啟用此選項可選取與點按的面相切的所有面。選取會繼續擴展，直到邊沒有相鄰的相切面為止。
• 子案例：此下拉式功能表可讓您點選要取得力總計的子案例。
• 顯示：「顯示」區段包括以下按鈕：
  • 輪廓：顯示「SPC 總計」結果的輪廓出圖。
  • 動畫：製作「SPC 總計」結果的輪廓出圖動畫。
  • 向量：顯示「SPC 總計」結果的向量出圖。
