動態設置

若要設置「直接暫態響應」或「模態暫態響應」分析的「動態設置」，請在樹狀目錄中「子案例」下方的「動態設置」上按一下滑鼠右鍵，然後選取「編輯」。

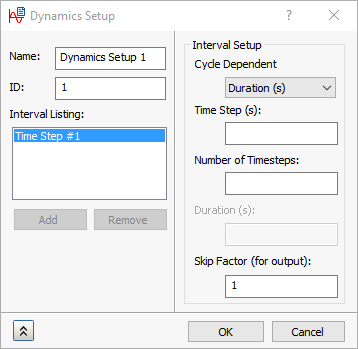

直接/非線性暫態響應分析

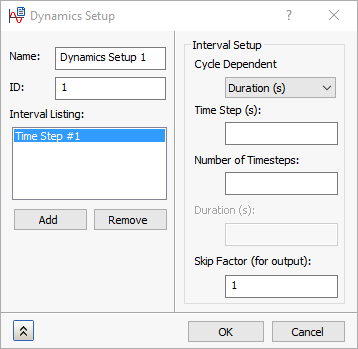

模態暫態響應分析

若要設置「直接頻率響應」分析或「模態頻率響應」分析、「隨機響應」分析或「振動疲勞」分析的「動態設置」，請在樹狀目錄中「子案例」下方的「動態設置」上按一下滑鼠右鍵，然後選取「編輯」。

直接頻率響應分析

模態頻率響應分析

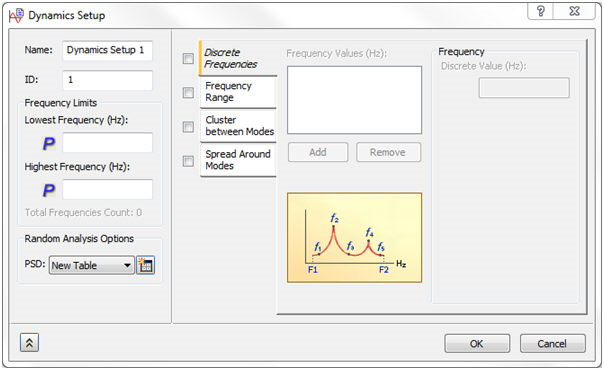

隨機響應或振動疲勞分析

名稱：定義的解析頻率名稱。

ID：類似於「材料」，Autodesk Nastran In-CAD 會自動更新性質的 ID。

頻率限制：

• 最低頻率 (Hz)：這是「直接頻率響應」分析的相關頻率範圍中最低的頻率。此數量是以 Hz 定義。
  • 在「模態頻率響應」解析中，「最低頻率」會使用批量資料檔案中的參數 LFREQ。這會切除任何低於此數值的頻率。 表示這會寫出為參數。
• 最高頻率 (Hz)：這是「直接頻率響應」分析的相關頻率範圍中最高的頻率。此數量是以 Hz 定義。
  • 在「模態頻率響應」解析中，「最高頻率」會使用批量資料檔案中的參數 HFREQ。這會切除任何高於此數值的頻率。 表示這會寫出為參數。
• 總頻率計數：這是根據最低和最高頻率與點數，以及「直接頻率響應」分析相關頻率範圍中的頻率增量所計算。

隨機分析選項：

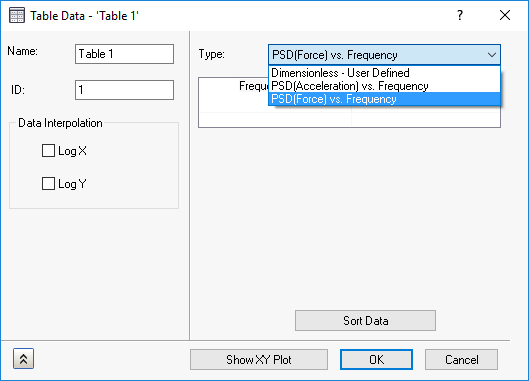

• PSD：它可讓您使用表格資料與資料插補選項來定義「功率譜密度」曲線。



  • 類型：允許兩個選項「PSD (加速度) 與頻率」和「PSD (力) 與頻率」。
  • 資料插補：依對數 X 和 Y 方向插補輸入至表格中的「資料」值。

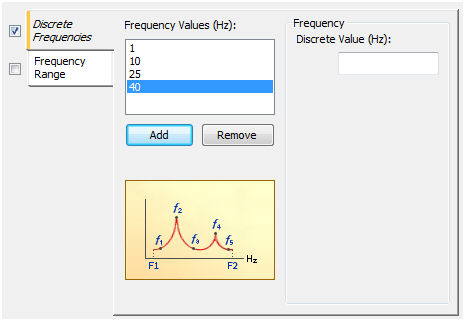

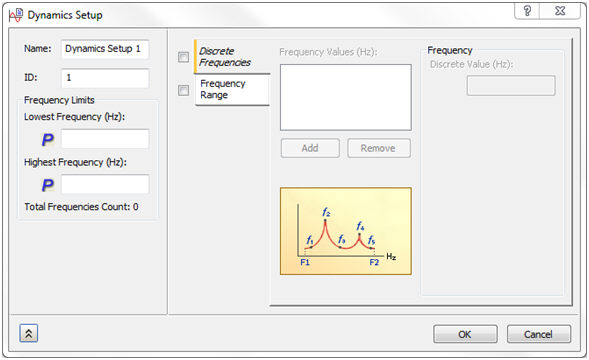

離散頻率：

• 頻率值 (Hz)：可讓您將離散頻率加入至清單中來指定它們。

頻率範圍：

直接頻率響應 (線性)

直接頻率響應 (對數)

模態頻率響應 (線性)

模態頻率響應 (對數)

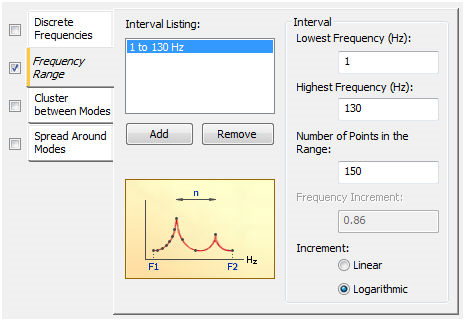

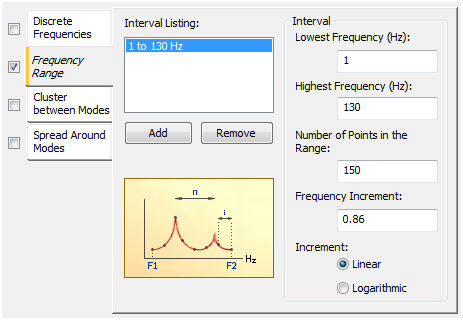

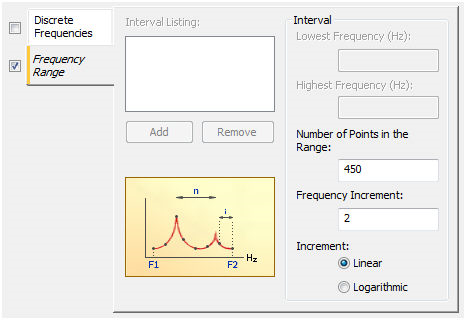

• 線性：
  • 在此範圍中的點數量：定義頻率點的數量。此值會連結至最低和最高頻率範圍以及頻率增量。
  • 頻率增量：定義最低和最高頻率範圍之間的增量。它連結至點的數量。

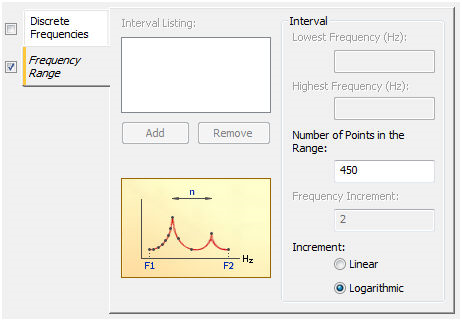

• 對數：
  • 在此範圍中的點數量：定義最低和最高頻率範圍內的對數點數量。
• 子範圍限制：
  • 最低頻率 (Hz)：定義相關頻率範圍的最低頻率。
  • 最高頻率 (Hz)：定義相關頻率範圍的最高頻率。

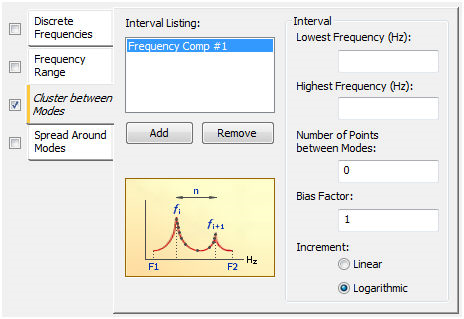

模式之間的叢集：

線性

對數

• 子範圍限制：
  • 最低頻率 (Hz)：定義相關頻率範圍的最低頻率。
  • 最高頻率 (Hz)：定義相關頻率範圍的最高頻率。
• 模式之間的點數量：定義模式之間的點數量。
• 偏差係數：定義點的定位方式。1 的值表示等距點，而大於 1.0 的值會將點偏向集的尾端，小於 1.0 的值則會將點偏向集的中心。例如，集定義為 F_最低 - > F_W1，則 f_W1 - > F_W2 和 F_Wn - > F_最高。

分散模式：

• 子範圍限制：
  • 最低頻率 (Hz)：定義相關頻率範圍的最低頻率。
  • 最高頻率 (Hz)：定義相關頻率範圍的最高頻率。
• 每個模式中分散的點數量：定義該模式周圍「分散百分比」中的點數量。
• 分散百分比：定義自然頻率兩端上的 +/- 百分比。
