非等向性 3D

從「類型」下拉式清單中選取「非等向性 3D」之後，將可使用以下材料區段：「一般」 和 「熱」。

• 一般



  • 質量密度、材料阻尼係數和參考溫度，在這裡是非等向性 3D 材料的輸入。
  • 質量密度 (RHO) 將用來自動計算所有結構元素的質量。
  • 若要取得阻尼係數 GE，請將臨界阻尼比 C/C0 乘以 2.0。如果未對材料結構阻尼定義主要頻率 (請參閱〈阻尼〉一節)，則在暫態響應分析中會忽略 GE。
  • TREF 僅用做參考溫度，以計算線性解析的熱負載。如果指定初始溫度負載，將忽略 TREF。

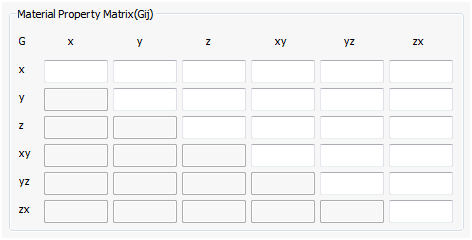

  • 材料性質矩陣：此按鈕可啟用以下視窗，您可以在其中定義 Gij 矩陣以及熱膨脹係數術語。



• 熱膨脹

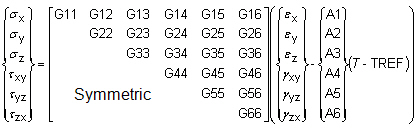

  • 下標 1 到 6 表示材料座標系統的 x、y、z xy、yz 和 zx。應力應變關係為：



• 熱



  • 若為熱分析，您可以在「熱」區段下輸入傳導係數矩陣、比熱、質量密度的值。質量密度會重複，因為它可能是熱分析以及結構分析中的必要項目。
  • Kij 會建立傳導係數矩陣。
