「物件可見性」選項只有當您在 Autodesk Inventor 內執行 Autodesk Nastran In-CAD 時才能從功能區使用。此頁面描述的選項不會出現在 SOLIDWORKS 中。
在 Autodesk Nastran 功能區頁籤的「顯示」面板中按一下「物件可見性」。
此時會顯示以下兩個選項清單其中之一，取決於目前是否顯示結果輪廓線：

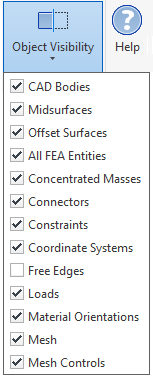

- 未顯示結果輪廓線：

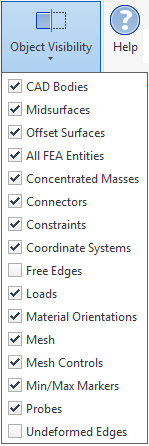

- 目前顯示結果輪廓線：
- 全部 FEA 圖元
- 此選項單按一下即可控制多個可見性選項。特別是控制以下物件的可見性：
- 集中質量
- 連接器
- 約束
- 座標系統
- 負載
- 材料方位
- 網格
- 網格控制
當然，也可以單獨控制每個物件的可見性。
- 自由邊
- 此選項會亮顯薄殼元素的自由邊 (使用白色粗線覆疊)。自由邊是指不貼合相鄰薄殼元素邊的邊。此選項有助於尋找面彼此相交、不正確連接的薄殼元素。
- 網格
- 此選項控制有限元素網格的可見性。顯示結果輪廓線時，此指令等同於「出圖」和「多組動畫設定」對話方塊的「可見性選項」頁籤內的「元素邊緣」選項。
- 最小/最大標識
- 此選項控制最小和最大結果標識的可見性，只在結果輪廓線顯示時可用。它不控制您加入模型之任何探測的可見性。
- 探測
- 此選項控制您加入模型之錨定探測的可見性，只在結果輪廓線顯示時可用。它不控制最小/最大標識的可見性。
- 未變形邊緣
- 檢視變形結果輪廓線時，此選項將顯示虛線以表示原始 (未移動) 的零件邊位置。虛線預設為紅色，但您可以在「預設設定」對話方塊內選擇任何所需的顏色。
您可以很容易了解「物件可見性」清單中其餘項目的意義。
