尋找薄主體

此指令只適用於 Autodesk Nastran In-CAD for Inventor。它不適用於 SOLIDWORKS。

薄主體是三維的結構元件，其中一個維度比其他兩個來得要小。建議使用薄殼元素塑型薄主體，因為它會產生更精確的結果。通常，對於方形平板，平板厚度與其邊長度的比率小於 0.05 時最好使用薄殼元素，但是根據幾何圖形和套用負載的性質等等，此方法可能會有所不同。「尋找薄主體」指令會選取可能符合薄特徵的主體。但是，這取決於模型，您可以變更選項以包括多個主體 (或排除某些自動選取的主體)。In-CAD 使用某些準則來自動偵測薄實體，例如：

• 整個實體主體具有均勻厚度
• L/D 比 (長度 / 厚度)，其中：
  • 長度 = 主體的整體長度
  • 厚度 = 主體的厚度

如果輸入主體的 L/D 比高於 20，該主體會被視為薄元件，因此會在您按一下「尋找薄主體」指令後呈亮顯狀態。

如何使用「尋找薄主體」工具：

1. 按一下「Autodesk Nastran」「準備」「尋找薄主體」以分析 CAD 幾何圖形並自動偵測可能最適合使用薄殼元素表示的薄主體。如果未偵測到任何薄主體，會出現一個快顯訊息詢問您是否要產生中間表面。
2. 按一下「確定」以繼續或按一下「取消」以中斷此作業。此時會顯示「中間表面」對話方塊，列示偵測到的薄主體。



3. 您可以從清單中對項目按一下滑鼠右鍵「刪除」項目，以防止將其轉換為中間表面。使用「全部清除」指令可從清單移除所有實體主體。您也可以以圖形方式選取要轉換為中間表面的主體，將其加入至清單。
4. 按一下「確定」以繼續或按一下「取消」以中斷此作業。選取的實體主體會取代為中間平面表面表現法 (中間表面)。新的中間表面會列示在模型樹的「物理屬性\薄殼」分支。

   可能會出現另一個快顯訊息指出因為幾何圖形修改而喪失某些特徵。

   • 按一下「詳細資料」可查看喪失哪些特徵。
   • 按一下「關閉」退出訊息。

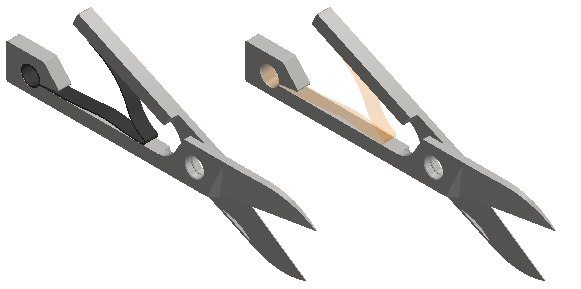

下列影像比較使用「尋找薄主體」指令之前與之後的 CAD 模型。左側的實體彈簧會取代為右側的中間表面彈簧：
