座標系統

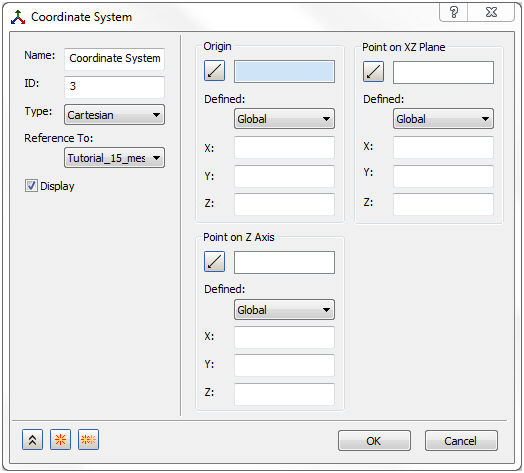

在「模型」樹的「座標系統」上按一下滑鼠右鍵，然後選取「新建」。下圖所示的表單即會彈出。

可在 Autodesk Nastran In-CAD 特徵樹的座標系統上按一下滑鼠右鍵，然後選取您想要的座標選項，一次檢視多個座標系統。

整體座標系統會以 G 展示在圖示中，而且樹狀檢視看起來如下圖所示：

表單具有下列主要區段：

• 名稱：在此欄位中輸入新座標系統的名稱，例如，「底部杯圓柱」。
• ID：座標系統的 ID 會自動更新。
• 類型：有三種座標系統類型可用：
  • 直角
  • 圓柱
  • 球形
• 參考：此下拉式功能表具有一個清單，列示可在零件或組合模型中使用的所有座標系統，以及來自零件名稱的預設名稱。
  • 當定義新座標系統時，它可以參考清單中任何其他的座標系統。
  • 請考慮下圖所示的範例。若要在零件座標系統「短環原點」的原點定義圓柱座標系統，可在清單中選取它，然後在「原點 X」、「Y」 和 「Z」欄位中輸入 (0, 0, 0)。
• 顯示：如果想要顯示座標系統，請勾選此方塊。
• 原點：有多種方法可用來定義座標系統的原點。請注意，這些方法也適用於「Z 軸上的點」和「XZ 平面上的點」區段。
  • 可在「已定義」下拉式功能表的整體或參考座標系統中，手動輸入 XYZ 座標。
  • 按一下點 圖示。可在模型區域中選取頂點或草圖點，以定義整體座標系統中的原點，如以下範例所示。



  • 或者，在選取一點後，再次按一下點 圖示，將允許從原始位置修改 XYZ 座標 (加入或減去欄位中的值)。請注意，Y 座標已加入 1.0 單位。



  • 若要清除選取的點，請在模型區域上按一下滑鼠右鍵，然後選擇表單中的「清除選取項目」。

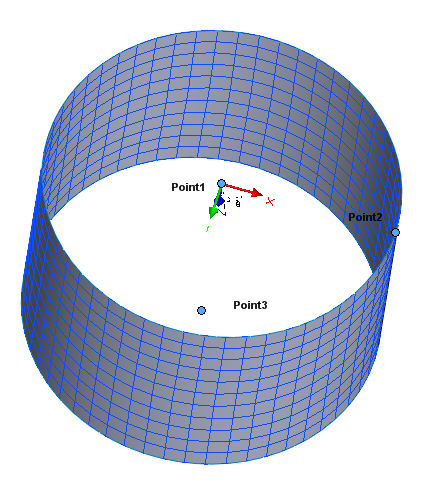

  • 以下範例說明如何建立圓柱座標系統。



    • 您可以使用以下方法，在環頂部邊緣的中心處建立圓柱座標系統：
      • 在 Autodesk Nastran In-CAD Modeler 中，可以利用 2 點建立草圖 (一點在中心，而另一點在邊緣)，然後選取頂部邊緣中心的「點 1」來定義原點。
      • 選取零件的原點，然後將環高度加入至 Y，並將 X 與 Z 保留為零。
      • 使用「名稱」區段中的「參考至」來選取零件座標系統，然後切換至「已定義」旁邊的「參考」，並直接輸入相對於零件原點的原點座標。
      • 在定義原點後，請以類似方式選擇/定義「Z 軸上的點」和「XZ 平面上的點」區段。
      • 上圖展示新系統的 r–θ–Z 軸。
• Z 軸上的點：在定義原點後，請以類似方式選擇/定義「Z 軸上的點」區段。
• XY 平面上的點：在定義原點後，請以類似方式選擇/定義「XY 平面上的點」區段。
