模態設置

每當執行以模態為基礎的分析 (例如「正規模態」、「預應力正規模態」和「模態暫態」) 時，即可使用模態設置。

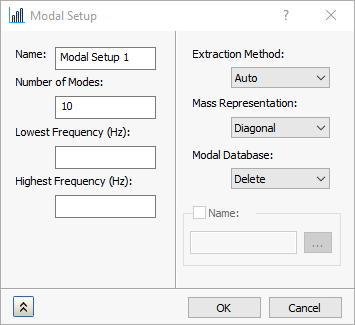

若要移至「模態設置」，請在 Autodesk Nastran In-CAD 樹狀目錄的「子案例」下的「模態設置」上按一下滑鼠右鍵，然後選取「編輯」。

• 名稱：指定模態設置的名稱。
• 模數：解析器尋找指定的自然頻率數與模式造型數。
• 最低頻率：指定要對自然頻率和模式造型分析的頻率範圍的最低頻率。
• 最高頻率：指定要對自然頻率和模式造型分析的頻率範圍的最高頻率。
• 萃取方法：
  • 自動：程式會根據 RAM 指令設定 (參數-記憶體管理指令) 與模型大小點選最佳方式。
  • 子空間迭代：選取子空間特徵解析器。
  • Lanczos 迭代：選取高效能 PCGLSS 圖塊 Lanczos 特徵解析器。此特徵解析器不建議用於大型問題，而且通常快於子空間特徵解析器。
• 質量表示法：
  • 對角：請求產生對角質量矩陣。對角或隆起質量矩陣包含質量斷開的平移分量。
  • 耦合：請求為具有耦合質量能力的元素產生耦合質量矩陣。耦合質量矩陣包含質量的平移分量及分量之間的耦合。此選項可能比隆起的對角質量更為精確。
  • 元素類型預設：在模型中指定剛性元素時，將使用耦合質量公式。
• 模態資料庫：控制模態資料 (例如用於動態響應分析的特徵值與特徵向量) 的儲存和擷取。您有 4 個選項：
  • 刪除：當程式正常終止時，預設值將清除所有模態資料。
  • 儲存：模態資料庫會以您選取瀏覽 選項和 .MDB 副檔名指定的名稱儲存在單一檔案中。
  • 擷取：擷取瀏覽 選項指定的資料庫，並略過特徵值萃取相位。
  • 更新：將擷取並儲存模態資料庫。
