Vlastnosti libovolného nástroje na paletě nástrojů můžete změnit.
Jakmile je nástroj na paletě nástrojů, můžete změnit jeho vlastnosti. Můžete například změnit měřítko vložení bloku nebo šrafovacího vzoru.

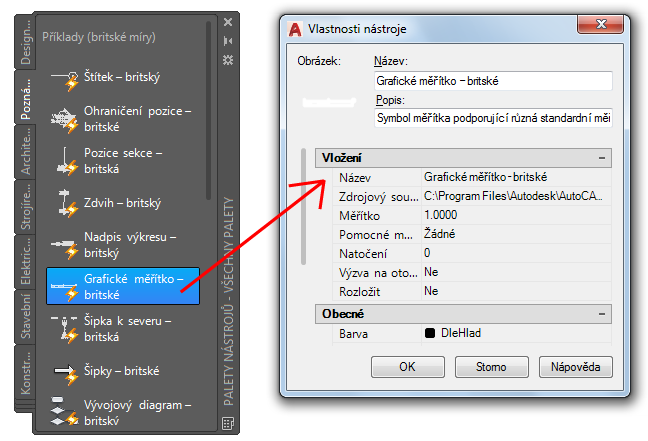

Dialog Vlastnosti nástroje, který je přístupný v místní nabídce každého nástroje, obsahuje následující skupiny vlastností:
- Příkaz. Řídí zobrazení dílčího panelu nástrojů a řetězce příkazu nástrojů.
- Tabulka. Řídí styl tabulky, čísla řádků a sloupců a směr toku.
- Vložit, Připojit nebo Vlastnosti vzoru. Řídí vlastnosti specifické pro objekty, například měřítko, otočení a úhel.
- Obecné vlastnosti. Předefinuje aktuální nastavení vlastností výkresu, například nastavení hladiny, barvy a typu čáry..
Další nastavení ovládají vlastnosti kamery a oříznutí, charakteristiky osvětlení a styly zobrazení (nejsou k dispozici v aplikaci AutoCAD LT).
Kategorie můžete rozbalit a sbalit kliknutím na tlačítka šipek.
Úpravy ikon nástrojů
Obrázek nástroje můžete aktualizovat několika způsoby:
- Určení jiné ikony. Ikonu nástroje lze nahradit vámi určeným obrázkem. Je to užitečné v případech, kdy je automaticky vygenerovaná ikona špatně rozpoznatelná.
- Aktualizace ikony vytvořené z bloku, externí reference nebo rastrového obrázku. Ikona pro blok, externí referenci nebo rastrový obrázek na paletě nástrojů nebude automaticky aktualizována, pokud dojde ke změně její definice.
Určení přepsání vlastností nástrojů
Dialog Vlastnosti nástroje nabízí oblasti určené k předefinování vlastností. Tato funkce může ušetřit čas a omezit chyby díky automatickému nastavení vlastností při vytváření určitých objektů pomocí nástrojů.
Předefinované vlastnosti hladin ovlivňují například barvy, typy čar, tloušťky čar, styly vykreslování a průhlednost. Pokud chcete umístit šrafování na určitou hladinu bez ohledu na nastavení aktuální hladiny, přepsání vlastností budou vyřešena následovně:
- Jestliže ve výkresu hladina chybí, je při vložení vytvořena automaticky.
- Pokud je hladina, do které přidáváte obsah, aktuálně vypnuta nebo zmražena, dočasně se zapne či rozmrazí.
