Použití vizuálních stylů

Vizuální styly ovládají zobrazení hran, osvětlení a stínů.

Řídí efekt vizuálního stylu změnou jeho vlastností. Při použití vizuálního stylu nebo změně jeho nastavení bude přiřazený výřez automaticky aktualizován tak, aby tyto změny odrážel.

Správce vizuálních stylů zobrazí všechny styly dostupné ve výkresu. Nastavení pro vybraný styl se zobrazí na panelu pod ukázkovými obrázky.

Z pásu karet můžete změnit některá často používaná nastavení nebo spustit Správce vizuálních stylů.

Ve výchozím nastavení jsou k dispozici následující předem definované vizuální styly:

• 2D drátový model. Zobrazí objekty pomocí čar a křivek představujících hranice objektů.
• Koncepční. Zobrazí objekty pomocí hladkého stínování a Goochova stylu plochy. Goochův styl plochy je typický spíše přechody mezi teplými a studenými barvami než přechody mezi tmavými a světlými barvami. Tento efekt je méně realistický, ale může lépe znázornit detaily modelu.
• Skrytý. Zobrazí objekty pomocí drátového modelu a skryje čáry představující zadní plochy.
• Realistický. Zobrazí objekty pomocí hladkého stínování a materiálů.
• Stínovaný. Zobrazí objekty pomocí hladkého stínování.
• Stínovaný s hranami. Zobrazí objekty pomocí hladkého stínování a viditelných hran.
• Odstíny šedé. Zobrazí objekty pomocí hladkého stínování a monochromatických odstínů šedé.
• Náčrt. Zobrazí objekty s efektem náčrtu pomocí modifikátorů hran Prodloužení čar a Roztřesení.
• Drátový model. Zobrazí objekty pomocí čar a křivek představujících hranice objektů.
• Rentgen. Zobrazí objekty s částečnou průhledností.

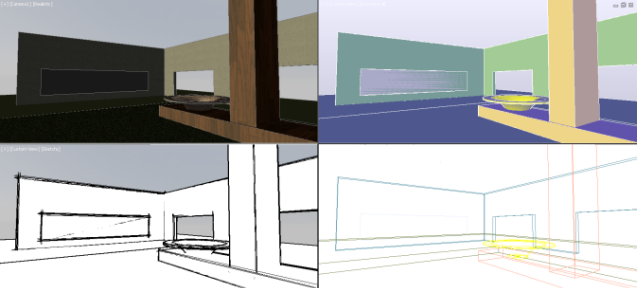

Na následujících obrázcích jsou vidět použité vizuální styly Realistický, Koncepční, Náčrt a 3D drátový model.

Ve stínovaných vizuálních stylech jsou plochy osvětlené dvěma vzdálenými světelnými zdroji, které při pohybu kolem modelu následují výřez. Smyslem výchozího osvětlení je nasvítit všechny plochy modelu tak, aby byly pohledem rozlišitelné. Výchozí osvětlení je k dispozici pouze tehdy, jsou-li vypnutá všechna ostatní světla včetně slunce.

Kdykoli můžete vybrat vizuální styl a změnit jeho nastavení. Provedené změny se projeví ve výřezu, na který je daný vizuální styl použit. Veškeré změny vizuálního stylu se ukládají do výkresu.

Poznámka: Vizuální styly Skryté a Náčrt automaticky mění barvu pozadí u plného šrafování. Tím se stává neviditelným. Aby byly původní barvy pro tyto vizuální styly viditelné, je nutné nastavit proměnnou VSFACESTYLE na hodnotu 1 nebo 2.

Zvýšený výkon 3D zobrazení

Drátový model, realistické a stínované vizuální styly nabízejí zvýšený výkon ve 3D pro posun pohledu, zoomování a orbit. Vylepšený výkon je také k dispozici pro vlastní vizuální styly v závislosti na nastavení systémové proměnné VSFACESTYLE spolu s několika dalšími souvisejícími systémovými proměnnými. Tyto kombinace nastavení jsou uvedeny v nápovědě u příkazu VIZUALSTYLY.

Poznámka: Pro vylepšené 3D zobrazení nejsou bodové objekty podporovány.
