K výkresu aplikace AutoCAD Civil 3D můžete připojit jednu nebo více šablon referencí a výkres tak bude průběžně aktualizován změnami stylů v daných šablonách.
Standardní proces použití šablony
Po vytvoření nového výkresu založeného na šabloně výkresu bude v novém výkresu k dispozici kopie stylů dané šablony, ale bude se jednat o jednorázovou kopii. Připojení šablony není zachováno. Pokud jste v minulosti chtěli, aby se změny stylů v šabloně projevily ve výkresech, bylo nutné ručně zkopírovat nebo importovat změněné styly do výkresů.
Proces použití šablony reference
Když připojíte šablonu reference k výkresu, jsou do výkresu zkopírovány styly aplikace AutoCAD Civil 3D, které jsou v dané šabloně reference, a připojení šablon referencí k výkresu je zachováno. Změny stylů v šablonách mohou být do výkresů průběžně zadávány buď automaticky, nebo je můžete aplikovat ručně.
Změny šablon referencí jsou průběžně prováděny i ve výkresu, který je tak vždy aktuální:
- Nové nebo změněné styly v šablonách referencí jsou zkopírovány do výkresu.
- Styly, které jsou odstraněny ze šablon referencí, jsou odebrány i z výkresu, pokud se zrovna nepoužívají. Pokud je styl používán, je ve výkresu vytvořena jeho místní kopie.

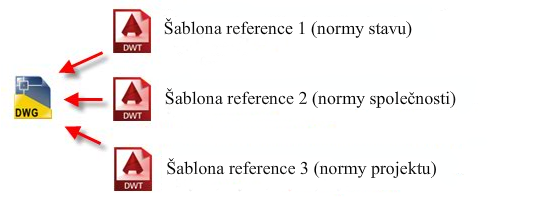

K výkresu můžete mít také připojeno více šablon referencí. Uživatelé mohou například vytvořit šablony pro stát, společnost nebo projektové normy:
Pokud budou existovat duplicitní styly, můžete také určit hierarchii, aby měla šablona s nejvyšší prioritou přednost.
Nové nebo upravené styly uložené v šablonách referencí jsou při dalším otevření výkresů nebo dalším ručním načtení šablon v daných výkresech aktualizovány.
Pokud například aktualizujete styl nebo přidáte nový styl do šablony projektových norem, budou tyto změny provedeny ve výkresech, které odkazují na danou šablonu.
Styly, které jsou importovány a odkazovány šablonou reference
Importovány a odkazovány šablonou reference jsou následující styly aplikace AutoCAD Civil 3D.
- Styly objektů
- Styly popisků
- Styly tabulky
- Definice výpočtu kubatur
- Sady kontrol návrhu profilů a tras
- Sady pravidel stavebních objektů a potrubí
- Seznamy součástí tlakových sítí
Poznámka: Pokud se má importovaný seznam součástí tlakových sítí správně zobrazovat ve výkresu, do kterého je importován, je nutné, aby byl katalog součástí použitý k vytvoření daného seznamu součástí nastaven jako aktuální katalog součástí. Pomocí příkazu Nastavit katalog tlakové sítě určete aktuální katalog součástí.
Na kartě Nastavení v okně Prostor nástrojů jsou styly, které byly odkazovány ve výkresu, označeny ikonou sponky
.
Importovány jsou také položky výkresů zahrnuté ve stylech. Pokud například styl obsahuje definice hladin, bloků, písma, typů čar a jiných možností, budou tyto související položky také importovány, ale nebudou odkazovány.
Styly importované pomocí šablony reference, které nejsou aktualizovány
Sady vlastností jsou importovány do výkresu z šablony reference, ale po změně zdrojové šablony nejsou aktualizovány. Importovanou sadu vlastností ve výkresu můžete aktualizovat.
Aktualizace odkazovaných stylů
Pokud výkres odkazuje na šablonu, styly by měly být upravovány ve zdrojové šabloně a nikoli ve výkresech, ke kterým je šablona reference připojena. Při úpravě odkazovaného stylu se zobrazí dialog úlohy s nabídkou možností. Můžete uložit kopii stylu nebo dočasně zachovat změny, než bude výkres znovu otevřen. Provedené změny můžete také zrušit.
Správa připojení k šablonám referencí
Pokud otevřete výkres, jehož šablony referencí nelze nalézt, například pokud se šablony nachází v umístění v aktuálně nedostupné síti nebo pokud jsou šablony referencí přesunuty, přejmenovány nebo odstraněny, zobrazí se ve sloupci Stav v dialogu Připojit šablonu reference upozornění „Cesta nebyla nalezena.“:
Pokud nebyla šablona reference nalezena, styly jsou ve výkresu, ve kterém jsou odkazovány, stále k dispozici, ale nebudou aktualizovány, dokud nebude cesta k šabloně obnovena.
- Pokud se změnil název nebo umístění šablony, můžete změnit cestu v dialogu přímo úpravou cesty ve sloupci Uložená cesta nebo šablonu znovu vyberte pomocí tlačítka Procházet.
- Pokud není cesta dočasně dostupná, styly budou ve výkresu, který na ně odkazuje, stále k dispozici, ale nebudou aktualizovány, dokud se připojení k dané cestě neobnoví.
- Pokud byla šablona reference odstraněna, zůstanou styly dostupné ve výkresu, který na ně odkazuje .
